Dikey fırınlar neden ana tercih haline geldi?

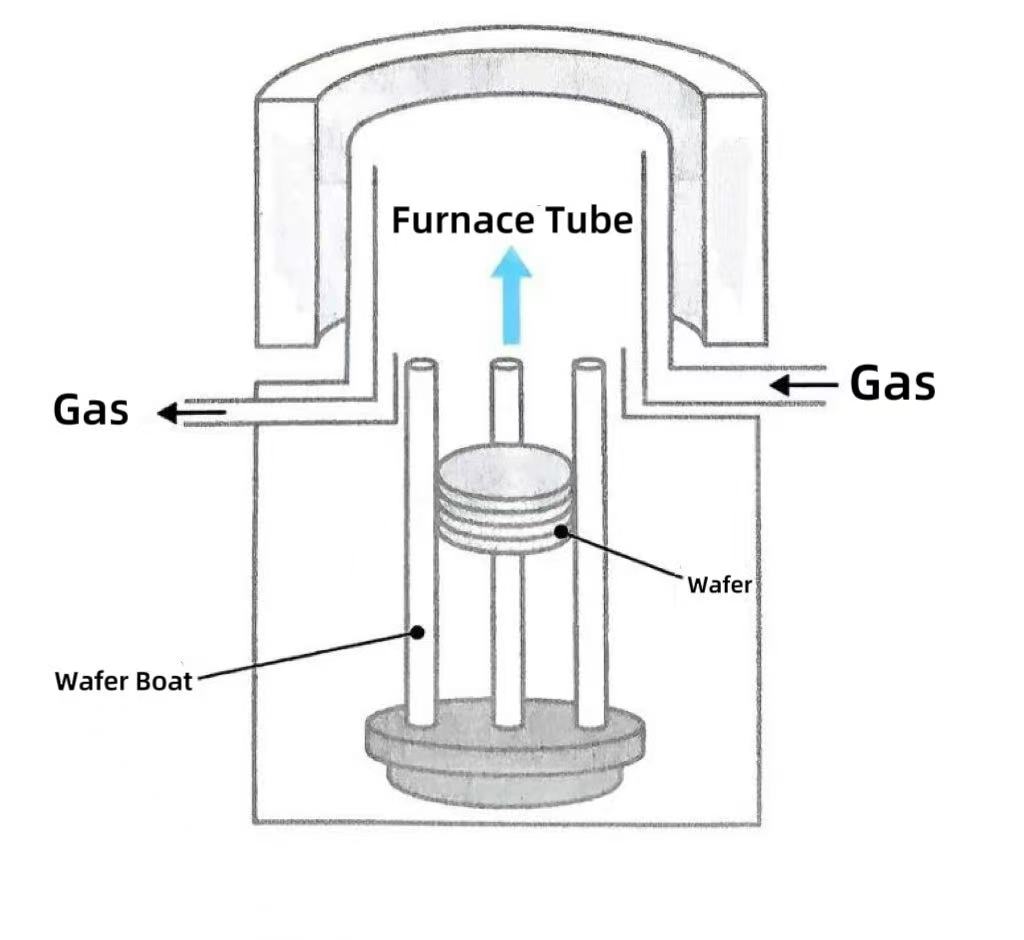

Dikey fırınlar, yarı iletken imalatının ısıl işlemi için özel olarak tasarlanmış, dikey olarak yerleştirilen yüksek sıcaklıklı ısıtma cihazlarıdır. Tam dikey fırın sistemi yüksek sıcaklığa dayanıklı parçalardan oluşurfırın tüpü, ısıtma elemanı, sıcaklık kontrol sistemi, gaz kontrol sistemi ve levha destek yapısı. Dikey fırınlar, yüksek sıcaklık koşulları altında özel gazların (oksijen, hidrojen, nitrojen vb.) eklenmesi yoluyla silikon oksidasyonu, difüzyon, tavlama ve atomik katman biriktirme (ALD) gibi kritik yarı iletken işlemleri kolaylaştırabilir.

Yarı iletken üretiminde ısıl işlem ekipmanlarının gelişmesiyle birlikte dikey fırınlar, üç temel avantajı nedeniyle ısıl işlem proseslerinde ana tercih haline geldi.

1. Alan kullanımı açısından dikey fırınlar, dikey tüpler ve dikey gofret teknelerinin kombinasyon tasarımını benimser. Aynı işleme kapasitesi altında taban alanı gereksinimleri, yatay fırınlarınkinin yalnızca %50-60'ı kadardır; özellikle 450 mm levha genişletme eğilimi altında temiz odaların birim alanı başına üretim kapasitesi yoğunluğunun arttırılması için uygundur. Modüler dikey istifleme sayesinde, tek bir cihazın işleyebileceği levha sayısı %40 arttı ve birim alan başına çıktı verimliliği, yatay fırına göre önemli ölçüde daha iyi oldu.

2. Dikey fırınlar, üç noktalı oluk destekleri aracılığıyla yatay levha konumlarına ulaşır. Dikey hava akışıyla birleştiğinde bu konfigürasyon, fırın içinde daha düzgün sıcaklık gradyanları ve simetrik termal gerilim dağılımı sağlayarak levhanın bükülme riskini %30'dan fazla azaltır. Yüksek K dielektrik biriktirme ve iyon implantasyon tavlaması gibi termal duyarlı işlemler için özellikle uygundur. Tersine, yatay fırınların dikey yerleştirilmesi, levha kenarlarında sıcaklık değişimlerine neden olma ve yerel gerilim yoğunlaşması riskini artırma eğilimindedir.

3. Otomatik levha taşıma kolaylığı, dikey fırınların bir diğer kritik avantajıdır. Yatay fırınların alınması için robotik kollar gerekirgofretKonumlandırma doğruluğu ve sıkma kuvveti kontrolü konusunda sıkı gereksinimler gerektiren dikey yönde. Operasyonel tutarsızlıklar nedeniyle levhanın kırılma riskini arttırırlar. Dikey fırında gofretler yatay olarak yerleştirilir. Robotik kol, vakum adsorpsiyonu yoluyla temassız kullanım sağlayabilir. Görsel konumlandırma sistemiyle birlikte kullanım doğruluğu ±0,1 mm'ye çıkarılarak genel otomasyon düzeyi büyük ölçüde artırılır.
