SOI Substratlarına Genel Bakış

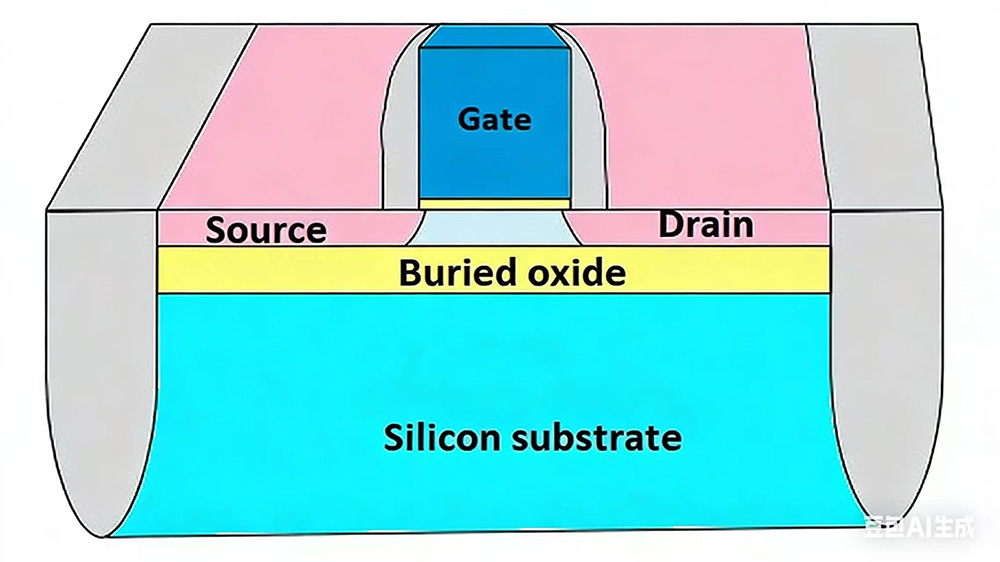

SOI (Yalıtkan Üzerinde Silikon) substratı, bir üst silikon katman ile bir silikon oksit (SiO2) yalıtım katmanının üst silikon katman arasına yerleştirildiği yapıdır.silikon substratve entegre devreler üstteki ince silikon tabaka üzerinde üretilir. Entegre devreler üretmek için SOI malzemelerinin kullanıldığı bu teknolojiye SOI teknolojisi denir.

SOI substratı üretimi için üç ana teknoloji

1. İmplante oksijenle ayırma (SIMOX)

2. Bond ve aşındırma SOI (BESOI)

3. Akıllı kesim teknolojisi.

SOI substratının avantajları

1. Düşük Substrat Kaçak Akımı

Bir SiO2 yalıtım katmanının varlığı, transistörü altta yatan silikon substrattan etkili bir şekilde izole eder. Bu izolasyon, aktif katmandan alt katmana gelen istenmeyen akımı azaltır. Sızıntı akımı sıcaklıkla birlikte artar, böylece yüksek sıcaklıktaki ortamlarda çip güvenilirliği önemli ölçüde artar.

2. Azaltılmış Parazit Kapasitesi

Parazit kapasitansının varlığı nedeniyle sinyal iletiminde kaçınılmaz olarak ek gecikmeler meydana gelir. Bu parazitik kapasitansları azaltmak için SOI malzemelerinin kullanılması, yüksek hızlı veya düşük güçlü yongalarda yaygın bir uygulamadır. CMOS süreçleri kullanılarak üretilen geleneksel yongalarla karşılaştırıldığında SOI yongaları %15 daha yüksek hız ve %20 daha düşük güç tüketimi elde edebiliyor.

3. Gürültü Yalıtımı

Karışık sinyal uygulamalarında, dijital devre tarafından üretilen elektriksel gürültü, analog veya radyo frekansı (RF) devrelerine müdahale edebilir ve bu da genel sistem performansında düşüşe yol açabilir. SOI yapısındaki SiO2 yalıtım katmanı, aktif silikon katmanını alt tabakadan izole ederek doğal bir ses yalıtımı sağlar. Bu, dijital devre tarafından üretilen gürültünün alt tabakadan hassas analog devreye yayılmasının etkili bir şekilde önlenebileceği anlamına gelir.

SOI Substratının Uygulama Alanları

1. Tüketici elektroniği sektörü

O zamandan beriSOI substratlarıRF filtreleri ve güç amplifikatörleri gibi cihazların performansını önemli ölçüde artırabilir ve daha hızlı sinyal iletimi ve daha düşük güç tüketimi sağlayabilir. Akıllı saatler ve sağlık izleme cihazları gibi akıllı giyilebilir cihazlar ile cep telefonları ve tabletlerin RF ön uç modülleri için çip üretiminde yaygın olarak kullanılmaktadırlar.

2. Otomotiv elektroniği

Karmaşık elektromanyetik koşullara dayanma konusundaki mükemmel performansı sayesinde SOI alt katmanları, otomotiv güç yönetimi çiplerinin üretimi ve otonom sürüş sistemlerindeki uygulamalar için çok uygundur.

3. Havacılık ve savunma sektörleri

SOI alt katmanları olağanüstü güvenilirlik ve radyasyon girişimine karşı direnç sunar ve uydu iletişim ekipmanı ile askeri elektronik sistemlerin yüksek hassasiyet ve yüksek güvenilirlik açısından katı gereksinimlerini karşılayabilir.

4. Nesnelerin İnterneti (IoT)

IoT veri hacmindeki artışla birlikte düşük maliyetli ve yüksek hassasiyetli operasyonlara olan talep de artıyor. Düşük güç tüketimi ve yüksek performans avantajlarından yararlanan SOI alt katmanları, IoT'nin gereksinimlerine mükemmel şekilde uyum sağlar ve sensör düğüm çipleri ve uç bilgi işlem çiplerinin üretiminde yaygın olarak kullanılır.

5. Tıbbi Elektronik Alanında Vücuda Yerleştirilebilir Tıbbi Cihazlar

Kalp pilleri ve nörostimülatörler gibi cihazların düşük güç tüketimi ve biyouyumluluk açısından son derece yüksek gereksinimleri vardır. SOI substratlarının düşük güç tüketimi ve stabilitesi, hastanın vücudu üzerindeki etkiyi en aza indirirken, implante edilebilir cihazların uzun süreli güvenli çalışmasını sağlayabilir.
