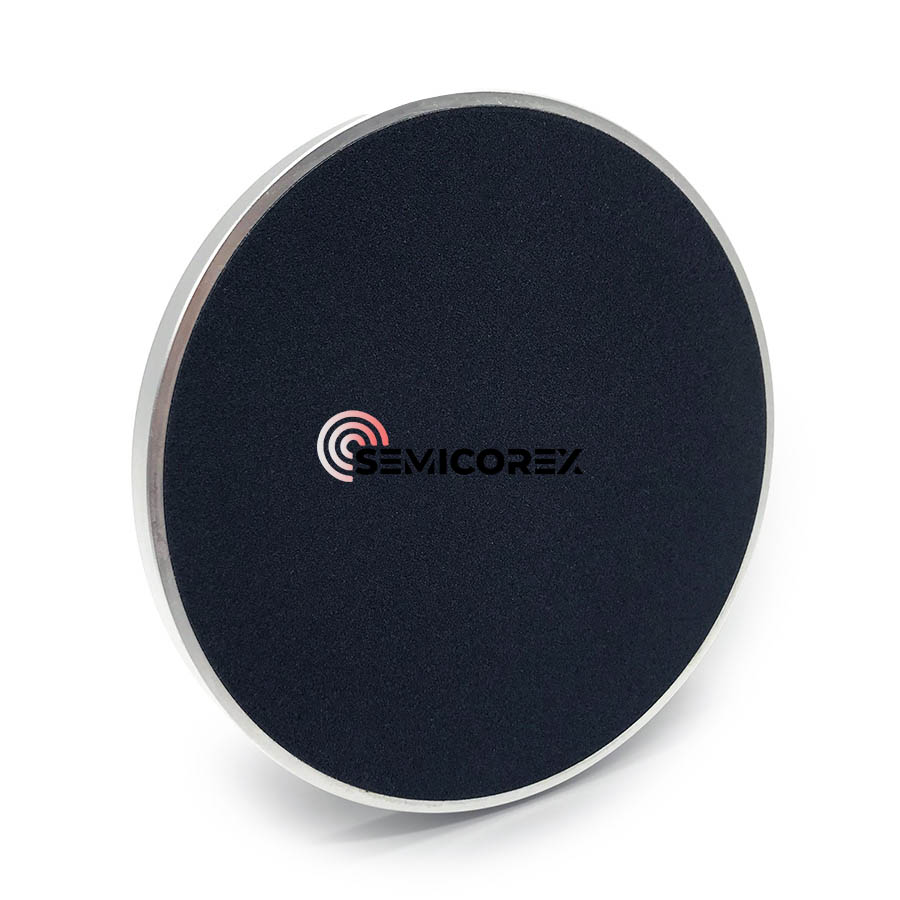

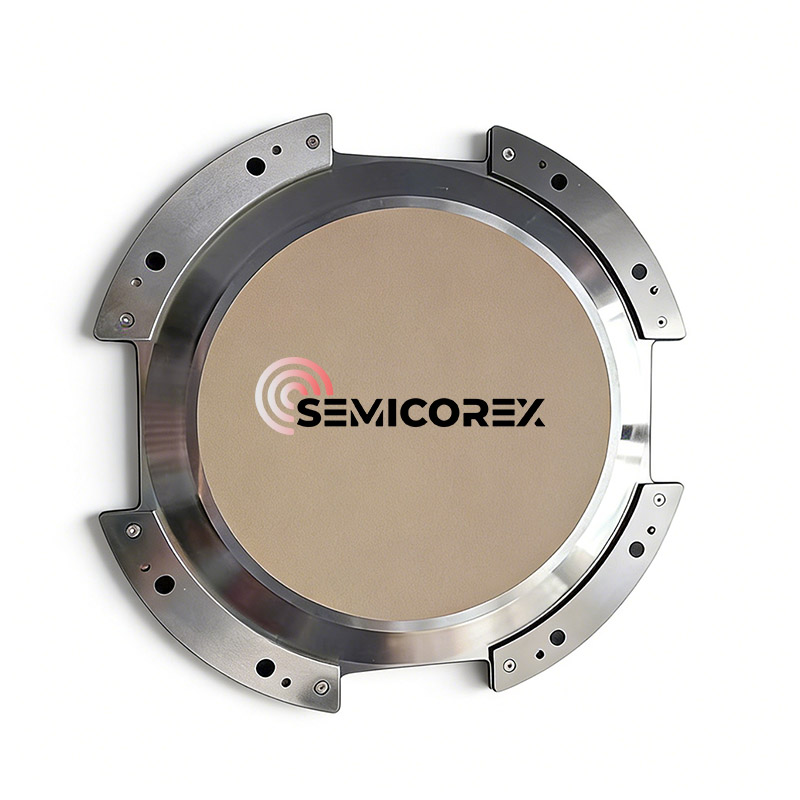

Seramik Vakum Aynaları

Seramik vakum aynalarıyarı iletken levha üretiminde yarı iletken levhaları sıkıştırmak ve taşımak için kullanılan aletlerdir. Yüksek düzlük ve paralellik, yoğun ve tekdüze yapı, yüksek mukavemet, iyi hava geçirgenliği, tekdüze adsorpsiyon kuvveti ve kesme kolaylığı özelliklerine sahiptirler. Yarı iletken levha imalatında inceltme, kesme, taşlama, temizleme ve işleme gibi işlemlere uygun olup levha izleri, talaş elektrostatik bozulması ve parçacık kirliliği gibi birçok sorunu etkin bir şekilde çözerler. Pratik uygulamalarda yarı iletken plakalar için son derece yüksek işleme kalitesi elde ederler.

Seramik vakum aynasının rolü

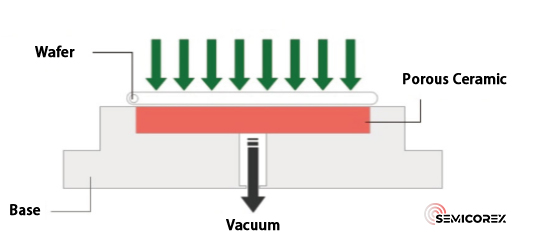

A seramik vakum aynasıvakumlu adsorpsiyon prensibine dayanan ultra hassas bir proses fikstürüdür. Öncelikle alümina, alüminyum nitrür veya silisyum karbür gibi gelişmiş seramik malzemelerden yapılmıştır. Hassas bir şekilde işlenmiş vakum kanalları veya adsorpsiyon yüzeyindeki gözenekli yapılar aracılığıyla, tekdüze bir negatif basınç alanı oluşturmak için harici bir vakum sistemine bağlanır.

Yarı iletkenler ve ekran panelleri gibi üst düzey üretimde seramik vakumlu aynaların temel değeri, geleneksel mekanik bağlama yöntemlerini ortadan kaldırma yeteneklerinde yatmaktadır. Yalnızca eşit şekilde dağıtılmış adsorpsiyon kuvveti kullanarak, ultra ince ve ultra kırılgan levhaları veya cam alt katmanları, tüm süreç boyunca temas veya partikül kirliliği olmadan sıkıca tutabilirler. Aynı zamanda, nano ölçekli yüzey düzlüğü, son derece yüksek sertliği ve mükemmel termokimyasal stabilitesi sayesinde, zorlu proses ortamlarında iş parçası için mükemmele yakın konumlandırma referans yüzeyi sağlayabilir, böylece fotolitografi, inceleme ve taşlama gibi kritik proseslerin doğruluğunu ve verimini garanti eder.

Neden seramik

Üst düzey üretim senaryolarında aynalar yalnızca "adsorpsiyon araçları" değildir; proses kararlılığını ve ürün verimini doğrudan belirleyen önemli donanımlardır. Çok sayıda malzeme arasından seramik malzemeler geniş çapta seçilmiş olup, gelişmiş seramik malzemelerin sistematik olarak endüstrinin sıkıntılı noktalarına nasıl çözüm getirdiğini tam olarak yansıtmaktadır. Mühendislik açısından bakıldığında bu, "dört yüksek" gereksinim olarak özetlenebilir:

(1) Yüksek düzlük ve yüksek sertlik

Yarı iletken ve ekran üretim süreçlerinde, taşınan ve işlenen silikon tabakalar ve cam alt tabakalar genellikle son derece incedir ve kalınlıkları onlarca mikrometre kadar düşüktür. Bu ölçeklerde, herhangi bir anlık bükülme, titreşim veya eşit olmayan yerel gerilim, levhanın kırılmasına, bükülmesine yol açabilir ve hatta fotolitografi gibi kritik süreçlerin hizalama doğruluğunu doğrudan etkileyebilir.

Gelişmiş seramik malzemeler (alümina ve silisyum karbür gibi), hassas sinterleme ve yüksek hassasiyetli taşlama ve cilalama işlemleri yoluyla mikrometrenin altında ve hatta nanometre düzeyinde düzlük elde edebilir. Aynı zamanda, yüksek elastik modülleri aynaya son derece yüksek yapısal sağlamlık kazandırarak vakum adsorpsiyonu altında neredeyse hiç deformasyon olmamasını sağlar ve böylece süreç için kesinlikle stabil bir referans düzlemi sağlar.

(2) Yüksek Temizlik ve Kimyasal İnertlik

Yarı iletken üretim atölyelerinin son derece katı temizlik gereksinimleri vardır. Proses armatürleri yalnızca parçacık kirliliğinden arınmış olmamalı, aynı zamanda metal iyonlarının salınmasını da önlemeli ve çeşitli temizlik kimyasallarına tekrar tekrar maruz kalmaya dayanmalıdır.

İnorganik metalik olmayan malzemeler olan seramikler yoğun ve pürüzsüz bir yüzeye sahiptir, bu da onları parçacık oluşumuna daha az eğilimli hale getirir. Ayrıca manyetik değildirler, yer değiştirebilir metal elementler içermezler ve son derece yüksek kimyasal stabilite sergilerler. Güçlü asitler, güçlü alkaliler ve organik solvent ortamlarında istikrarlı performansı korurlar ve bu da onları yüksek seviyeli temiz oda proseslerinde uzun süreli uygulamalar için ideal kılar.

(3) Yüksek Dayanıklılık ve Uzun Süreli Kararlılık

7/24 çalışan otomatik üretim hatlarında, seramik aynaların binlerce adsorpsiyon ve serbest bırakma döngüsüne dayanması ve uzun vadeli sıcaklık dalgalanmalarıyla ve hatta yüksek sıcaklıktaki proses ortamlarıyla yüzleşmesi gerekir. Bu, malzemenin aşınma direnci, yorulma direnci ve termal stabilitesi konusunda son derece yüksek talepler doğurur.

Metaller veya polimerlerle karşılaştırıldığında seramikler daha yüksek sertliğe ve aşınma direncine sahiptir ve termal genleşme davranışları stabildir, bu da onları sürünmeye veya performans düşüşüne daha az eğilimli hale getirir. Ömrü genellikle geleneksel malzeme aynalarından önemli ölçüde daha uzundur, bakım ve değiştirme sıklığı daha düşüktür, bu da onu toplam yaşam döngüsü maliyeti açısından daha ekonomik hale getirir.

(4) Yüksek Derecede Entegre Fonksiyonel Tasarım

Daha gelişmiş yarı iletken proseslerde seramik tutucuların işlevi artık vakum adsorpsiyonu ile sınırlı değildir. Örneğin, kuru aşındırma ve ince film biriktirme (CVD/PVD) için kullanılan vakum odalarında, geleneksel vakum adsorpsiyon delikleri, oda içindeki atmosferi ve basınç dağılımını bozabilir.

Bu noktada "elektrostatik ayna (ESC)" anahtar çözüm haline geliyor. ESC'ler, levhaları adsorbe etmek için uygulanan bir elektrik alanı altında seramik dielektrik katman tarafından üretilen elektrostatik kuvveti kullanır. Bu, yalnızca vakum deliklerinin proses ortamına müdahalesini önlemekle kalmaz, aynı zamanda ısıtıcıları ve soğutma kanallarını aynanın içine entegre ederek, gelişmiş proseslerin başarılı bir şekilde uygulanması için önemli bir temel olan levhanın hassas sıcaklık kontrolünü (düşük sıcaklıklardan 500°C'nin üzerine kadar) mümkün kılar.

Uygulama senaryosu

Seramik aynalar, yarı iletkenler, ekran panelleri, fotovoltaikler ve hassas optikler gibi ileri teknoloji üretim alanlarında yaygın olarak kullanılmaktadır.

Yarı iletken işlemlerde fotolitografi, dağlama, cilalama ve inceleme için önemli platformlar olarak hizmet ederler. Sergileme paneli endüstrisinde büyük boyutlu, ultra ince cam yüzeyler için istikrarlı destek ve taşıma sağlarlar. Fotovoltaik hücre üretiminde, kesme ve test sırasında ince, kırılgan silikon levhaların güvenli bir şekilde işlenmesini sağlarlar.

Temel değerleri, ultra ince, ultra düz ve ultra kırılgan iş parçaları için mekanik stres veya partikül kirliliği olmadan hassas bir sabitleme çözümü sağlamakta yatmaktadır ve modern hassas üretimde yüksek verim ve verimlilik sağlamanın temel taşını oluşturmaktadır.
