Tavlama

İyon implantasyonu, elektriksel özelliklerini değiştirmek için katkı iyonlarını silikon bir levhaya hızlandırma ve yerleştirme işlemidir. Tavlama, implantasyon işleminin neden olduğu kafes hasarını onarmak ve istenen elektriksel özellikleri elde etmek için katkı iyonlarını aktive etmek için levhayı ısıtan bir ısıl işlem işlemidir.

1. İyon İmplantasyonunun Amacı

İyon implantasyonu, modern yarı iletken üretiminde kritik bir süreçtir. Bu teknik, yarı iletken cihazlarda P tipi ve N tipi bölgeleri oluşturmak için gerekli olan katkı maddelerinin türü, konsantrasyonu ve dağılımı üzerinde hassas kontrol sağlar. Bununla birlikte, iyon implantasyon işlemi levhanın yüzeyinde bir hasar tabakası oluşturabilir ve potansiyel olarak kristal içindeki kafes yapısını bozarak cihazın performansını olumsuz yönde etkileyebilir.

2. Tavlama Süreci

Bu sorunları çözmek için tavlama gerçekleştirilir. Bu işlem, gofretin belirli bir sıcaklığa ısıtılmasını, bu sıcaklığın belirli bir süre boyunca korunmasını ve ardından soğutulmasını içerir. Isıtma, kristal içindeki atomların yeniden düzenlenmesine, kafes yapısının tamamının yenilenmesine ve katkı iyonlarının etkinleştirilmesine yardımcı olarak kafes içinde uygun konumlarına hareket etmelerine olanak tanır. Bu optimizasyon yarı iletkenin iletken özelliklerini geliştirir.

3. Tavlama Çeşitleri

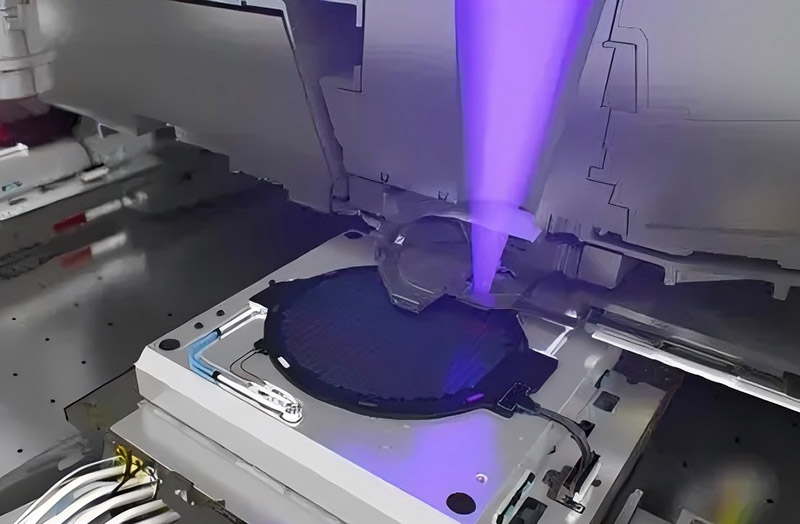

Tavlama, hızlı termal tavlama (RTA), fırın tavlaması ve lazer tavlaması dahil olmak üzere çeşitli tiplere ayrılabilir. RTA, levhanın yüzeyini hızlı bir şekilde ısıtmak için yüksek güçlü bir ışık kaynağı kullanan, yaygın olarak kullanılan bir yöntemdir; işlem süresi genellikle birkaç saniyeden birkaç dakikaya kadar değişir. Fırında tavlama, fırında daha uzun bir süre boyunca gerçekleştirilerek daha düzgün bir ısıtma etkisi elde edilir. Lazer tavlama, levhanın yüzeyini hızlı bir şekilde ısıtmak için yüksek enerjili lazerler kullanır, bu da son derece yüksek ısıtma hızlarına ve lokal ısıtmaya olanak tanır.

4. Tavlamanın Cihaz Performansına Etkisi

Yarı iletken cihazların performansını sağlamak için uygun tavlama şarttır. Bu işlem yalnızca iyon implantasyonunun neden olduğu hasarı onarmakla kalmaz, aynı zamanda katkı iyonlarının istenen elektriksel özellikleri elde etmek için yeterince etkinleştirilmesini de sağlar. Tavlamanın yanlış yapılması, levha üzerindeki kusurların artmasına, cihazın performansını olumsuz etkilemesine ve potansiyel olarak cihazın arızalanmasına neden olabilir.

İyon sonrası implantasyon tavlaması, yarı iletken üretiminde, levha için dikkatle kontrol edilen bir ısıl işlem sürecini içeren önemli bir adımdır. Tavlama koşullarının optimize edilmesiyle levhanın kafes yapısı eski haline getirilebilir, katkı iyonları etkinleştirilebilir ve yarı iletken cihazların performansı ve güvenilirliği önemli ölçüde artırılabilir. Yarı iletken işleme teknolojisi ilerlemeye devam ettikçe tavlama yöntemleri de cihazların artan performans taleplerini karşılayacak şekilde gelişiyor.
