Karbon Bazlı Termal Alan Sistemi

● 2026-07-02 ● - ● bana mesaj bırak

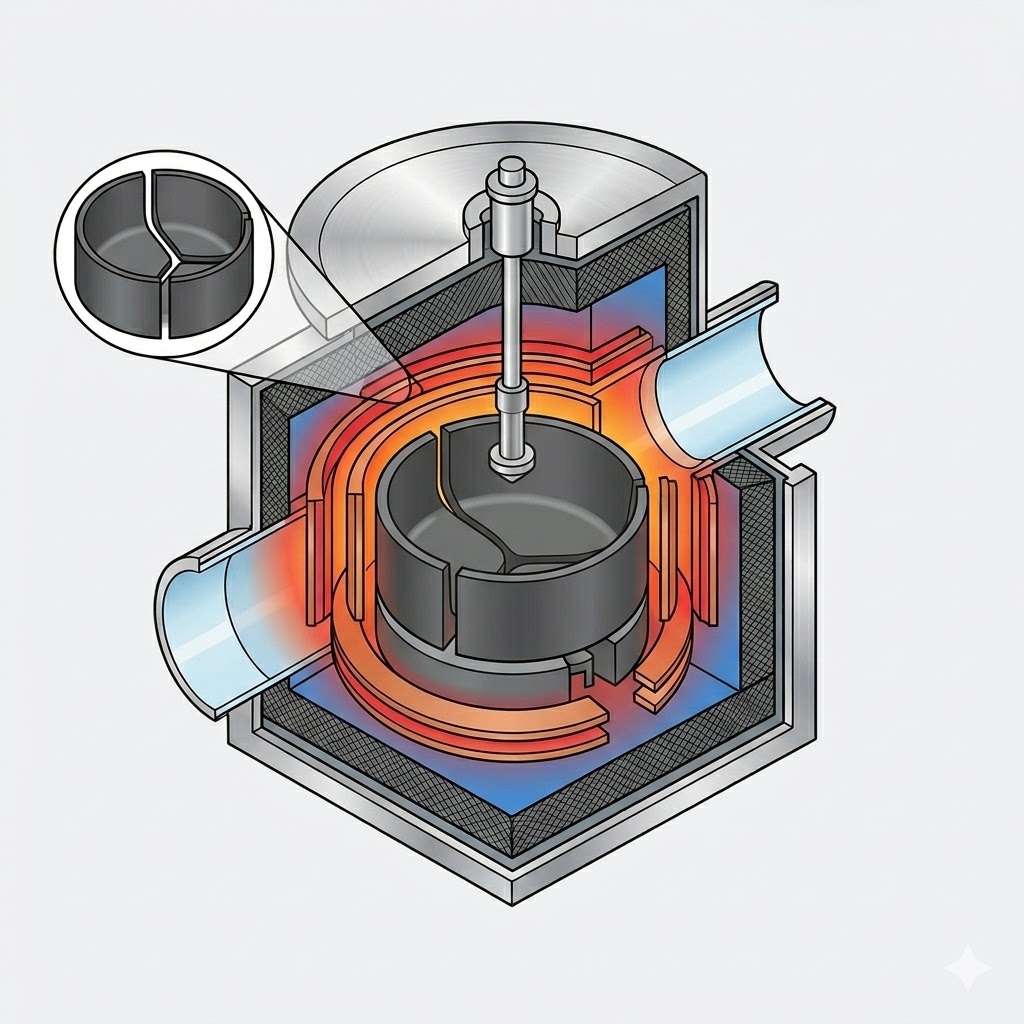

1. Karbon Bazlı Termal Alanların Rolü, Yalıtım Bileşenlerinden Proses Penceresi Düzenleyicilerine Evrilmiştir

Karbon bazlı bir termal alanın değeri, geleneksel ısı yalıtımının çok ötesine uzanır. Modern kristal büyütme sistemlerinde kristal kalitesini, üretkenliğini ve işletme maliyetlerini doğrudan etkileyen kapsamlı bir süreç kontrol platformu olarak işlev görür. Temel işlevleri dört düzeyde özetlenebilir:

Fonksiyonel Seviye	Birincil İşlev	Temel Performans Göstergeleri
Yapısal Destek	Desteklerkuvars potaları, ısıtıcılar, ısı kalkanları, Veinsüilişkilendirme silindirleriBüyük ölçekli termal alan sistemlerinin mekanik stabilitesini sağlamak.	Fırın boyutu, termal alan boyutları, pota boyutu ve şarj kapasitesi
Isı Dağıtımı	Eriyik ve kristal büyüme arayüzü arasındaki termal dengeyi düzenleyerek radyasyon, iletim ve konveksiyon yollarını kontrol eder.	Sıcaklık gradyanı, arayüz şekli, çekme hızı ve enerji tüketimi
Gaz Akışı Yönetimi	SiO ve CO gibi uçucu türleri ortadan kaldırırken argon akışını ve SiC PVT sistemlerinde buhar fazlı malzeme taşınmasını yönlendirir.	Akış alanı özellikleri, oksijen ve karbon safsızlık seviyeleri, tortu oluşumu ve termal alan ömrü
Kalite Kontrol	Oksijen konsantrasyonunu, karbon konsantrasyonunu, direnç tekdüzeliğini, dislokasyon yoğunluğunu, gerilim dağılımını ve kristal yapı stabilitesini etkiler.	N tipi silikon uyumluluğu, SiC politip kontrolü ve kusur yönetimi

Kamuya açık ekipman spesifikasyonları, fotovoltaik Czochralski (CZ) kristal büyütme teknolojisinin, daha büyük fırınlar, daha büyük termal alanlar, artan şarj kapasitesi, akıllı kristal çekme ve gelişmiş düşük oksijen kontrolü ile karakterize edilen yeni bir aşamaya girdiğini göstermektedir.

Yayınlanan spesifikasyonlara göre bazı gelişmiş kristal büyütme sistemleri, Φ1700 × 2100 mm'lik bir ana oda boyutuna sahiptir ve çapı 42 inç'e kadar olan termal alanları destekler. Uyumlu kroze boyutları sırasıyla yaklaşık 700 kg, 1000 kg, 1200 kg ve 1300 kg şarj kapasitesine karşılık gelen 33, 37, 40 ve 42 inçtir.

Ayrıca bu sistemler aşağıdakiler de dahil olmak üzere operasyonel verimlilik açısından önemli gelişmeler göstermektedir:

· 42 kW kadar düşük sabit çaplı artan güç tüketimi

· 20 m³/saat kadar düşük soğutma suyu tüketimi

· 200 kg'ı aşan günlük kristal çıkışı

· Sürekli Czochralski (CCz) teknolojisi ve manyetik alan destekli kristal büyütme konfigürasyonlarıyla uyumluluk

Bu gelişmeler, termal alan tasarımının kristal kalitesini, üretim verimliliğini ve genel üretim maliyetini belirlemede kritik bir faktör haline geldiğini göstermektedir.

2. Fırın Boyutları

2.1 Fotovoltaik CZ Tek Kristal Büyütme Fırınları

CZ kristal büyütme fırınlarının ölçeklendirilmesi, yalnızca fırın boyutlarının arttırılmasından çok daha fazlasını içerir. Başarılı büyük ölçekli fırın tasarımı, aşağıdaki parametrelerin koordineli optimizasyonunu gerektirir:

· Ana hazne çapı

· Yardımcı oda yüksekliği

· Boğaz açıklığı boyutları

· Pota boyutu

· Isı kalkanı açıklığı

· Besleme arayüzleri

· Vakum ve egzoz yolları

Büyük ölçekli fırın tasarımının ardındaki tipik mühendislik mantığı aşağıda özetlenmiştir:

Parametre	Mühendislik Önemi	Termal Alan Performansına Etkisi
Ana Hazne Çapı	Maksimum termal alan çapını, yalıtım kalınlığını ve ısıtıcı boyutlarını belirler.	Daha büyük odalar termal ataleti arttırır ve bu da daha yavaş sıcaklık tepkisine neden olur.
Boğaz Açıklığı Boyutu	Kristal çubukların, ısı kalkanlarının, kılavuz silindirlerin ve üst şaft düzeneklerinin izin verilen boyutlarını belirler.	Aşırı derecede küçük bir boğaz, termal alanı ve akışı yönlendiren yapı tasarımının esnekliğini sınırlar.
Yardımcı Oda Yüksekliği	Kristal uzunluğu kapasitesini, soğutma alanını ve kristal ekstraksiyon çevrim süresini belirler.	Daha fazla yükseklik, daha uzun kristal büyümesini ve daha yüksek üretim potansiyelini destekler.
Pota Çapı	İlk şarj kapasitesini, erime derinliğini ve oksijen çözünme alanını belirler.	Daha büyük potalar üretkenliği artırır ancak oksijen kontrolünü daha zorlu hale getirir.
Harici Besleme Arayüzü	OCz, CCz veya çoklu şarj işlemlerini etkinleştirir.	Üretim döngülerini uzatır ve çıktıyı artırır, ancak aynı zamanda yabancı madde birikimi risklerini de artırır.

İki farklı ücretlendirme ölçüsü birbirinden ayrılmalıdır:

İlk Şarj Kapasitesi

Bu, bir kerede potaya yüklenen ham madde miktarını ifade eder ve doğrudan pota boyutuna göre belirlenir. Kamuya açık ekipman spesifikasyonları tipik olarak 700 kg ile 1300 kg arasında değişen kapasiteleri gösterir.

Fırın Kampanyası Başına Toplam Şarj Kapasitesi

Buna, tam bir üretim çalışması sırasında birden fazla yeniden şarj döngüsü veya sürekli besleme işlemleri dahildir. Sonuç olarak, bir fırın kampanyası sırasında işlenen toplam malzeme, ilk yüklemeden önemli ölçüde daha yüksek olabilir.

Örneğin, kamuya açık izahname belgelerinde açıklanan sektör karşılaştırmaları şunları göstermektedir:

· 32 inçlik bir termal alan, fırın kampanyası başına 3000 kg'a kadar malzeme işleyebilir.

· 36 inçlik bir termal alan, fırın kampanyası başına 3500 kg'a kadar malzeme işleyebilir.

Bu değerler potanın tek seferlik yükleme kapasitesi yerine tüm çalışma döngüsü boyunca toplam üretimi temsil eder.

2.2 SiC PVT Kristal Büyütme Fırınları

Silisyum karbür (SiC) PVT kristal büyütme fırınlarının ölçeklendirilmesi, geleneksel silisyum CZ sistemlerinin genişletilmesinden çok daha zordur.

Czochralski prosesinin aksine SiC kristalleri erimiş fazdan büyütülmez. Bunun yerine, Fiziksel Buhar Taşıma (PVT), SiC kaynak tozunun aşırı yüksek sıcaklıklarda süblimleşmesine dayanır. Üretilen buhar türleri eksenel bir sıcaklık gradyanı boyunca taşınır ve ardından nispeten daha soğuk bir SiC tohum kristali üzerinde kristalleşir.

Royal Society of Chemistry (RSC, 2026) tarafından 150 mm SiC PVT kristal büyümesi üzerine yayınlanan bir çalışma, termal sistemin beş ana bileşenden oluştuğunu tanımlamaktadır:

· Isı yalıtım keçesi

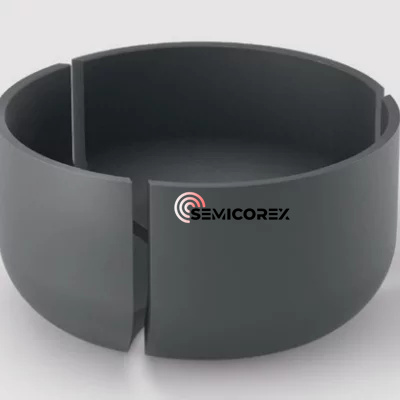

· Grafit pota

· SiC tohum kristali

· SiC kaynak malzemesi

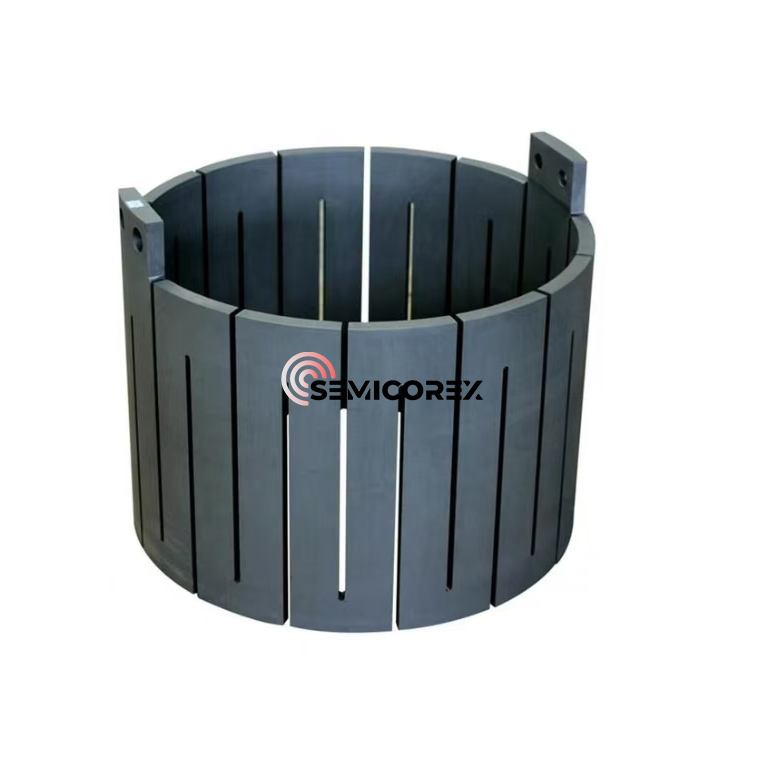

· Rezistanslı ısıtıcı

Kristal büyümesi sırasında, kaynak tozu yüksek sıcaklık altında süblimleşerek, tek bir kristal oluşturmak üzere düşük sıcaklıktaki tohum kristali üzerinde birikmeden önce sıcaklık gradyanı altında yukarı doğru hareket eden buhar fazlı türler üretir.

Sonuç olarak, bir SiC PVT fırınının boyutunun arttırılması, yalnızca daha yüksek sıcaklıkların elde edilmesi meselesi değildir. Başlıca mühendislik zorlukları şunları içerir:

A. Yeterli bir eksenel sıcaklık gradyanının korunmasıSüblimleşme-taşıma-kristalleşme sürecini sürekli olarak yürütmek.

B. Radyal sıcaklık değişimlerinin en aza indirilmesitermal stresi azaltmak, kristal çatlamasını önlemek ve politip dönüşümünü bastırmak için.

C. Termal alan stabilitesinin korunmasıKaynak tozu yavaş yavaş tüketildiğinden büyüme süreci boyunca.

D. Kontrol edilebilir bir kristal büyüme arayüzünün sürdürülmesi8 inç ve gelecekteki 12 inç SiC levha üretimine geçiş sırasında.

Silikon kristal büyümesiyle karşılaştırıldığında, SiC PVT sistemlerindeki termal alanın önemli ölçüde daha yüksek sıcaklık kararlılığı ve daha hassas termal kontrol sağlaması gerekir; bu da termal alan tasarımını büyük çaplı SiC kristal üretimi için en kritik teknolojilerden biri haline getirir.

3. Ekipman Tasarımı ile Termal Alan Performansı Arasındaki Kritik Bağlantı

Fırın konfigürasyonu, termal alan tasarımı, kristal kalitesi ve üretim maliyeti arasındaki etkileşim şu şekilde özetlenebilir:

Ekipman / Proses Değişkeni	Termal Alan Tepkisi	Kristal Kalitesi Tepkisi	Maliyet Etkisi
Daha Büyük Fırın Boyutu	Daha yüksek termal atalet ve daha uzun gaz akış yolları	Radyal sıcaklık homojenliğini korumak daha zor	Daha yüksek üretim kapasitesi ancak daha yüksek işletmeye alma maliyetleri
Daha Büyük Termal Alan	Azaltılmış ısı kaybıyla geliştirilmiş ısı yalıtımı	Daha zorlu oksijen ve karbon kirliliği kontrolü	Plaka başına daha düşük amortisman maliyeti ancak daha yüksek termal alan bileşen maliyeti
Daha Büyük Pota	Artan eriyik hacmi ve pota duvarlarından daha fazla oksijen çözünmesi	Daha yüksek oksijen konsantrasyonu dalgalanması ve direnç değişimi riski	Daha fazla şarj kapasitesi ve kilogram başına daha düşük üretim maliyeti
Daha Derin Isı Kalkanı Konumu	Gelişmiş kristal soğutma ve artırılmış eksenel sıcaklık gradyanı (G)	Daha yüksek çekme hızı potansiyeli ancak artan arayüz kararsızlığı riski	Kristal kırılmasının daha sıkı kontrol edilmesini gerektirirken gelişmiş üretkenlik
Artan Argon Akış Hızı	Daha güçlü yabancı madde giderme ve geliştirilmiş konvektif ısı transferi	Daha düşük oksijen ve karbon konsantrasyonları ancak potansiyel olarak daha büyük sıcaklık dalgalanmaları	Artan argon tüketimi ve daha yüksek vakum pompalama gereksinimleri
Azaltılmış Fırın Basıncı	Geliştirilmiş buharlaşma ve uçucu türlerin uzaklaştırılması	Modifiye biriktirme ve geri difüzyon mekanizmaları	Egzoz sistemi performansı ve sızdırmazlık güvenilirliği için daha yüksek gereksinimler
Daha Yüksek Çekme Hızı	Daha güçlü soğutma kapasitesi gerektiren artan gizli ısı salınımı	Daha büyük V/G değişimi ve daha yüksek dislokasyon riski	Üretim veriminde potansiyel azalma ile daha yüksek verim
Çok Bölgeli Isıtıcı Kontrolü	Geliştirilmiş sıcaklık alanı kontrol edilebilirliği	Kristal arayüz şeklinin ve oksijen taşınmasının daha iyi optimizasyonu	Artan ekipman karmaşıklığı ve devreye alma maliyeti
Manyetik Alan / CCz Teknolojisi	Daha kararlı eriyik taşınımı ve sürekli besleme	Geliştirilmiş düşük oksijen kontrolü ve direnç eşitliği	Gelişmiş N tipi silikon üretimini mümkün kılarken daha yüksek sermaye yatırımı
Çok Bölgeli SiC Termal Alanı	Eksenel itici kuvvetin ve radyal sıcaklık eşitliğinin bağımsız optimizasyonu	Azaltılmış politip geçişi, dislokasyon yoğunluğu ve kristal çatlaması	Artan kontrol sistemi karmaşıklığıyla daha yüksek kristal verimi

Kristal büyütme ekipmanının sürekli gelişimi, termal alanın artık yalnızca pasif bir yapısal düzenek olmadığını göstermektedir. Bunun yerine, ısı transferini, akışkanlar dinamiğini, kütle taşınımını, safsızlık dağılımını ve kristal kalitesini aynı anda yöneten entegre bir proses kontrol sistemi haline geldi.

Plaka çapları artmaya devam ettikçe ve yarı iletken malzemeler daha gelişmiş hale geldikçe, gelecekteki termal alan sistemleri daha yüksek üretkenlik, daha düşük kusur yoğunluğu ve gelişmiş üretim verimliliği elde etmek için dijital simülasyona, çoklu fizik optimizasyonuna, akıllı sıcaklık kontrolüne ve özelleştirilmiş karbon-grafit bileşen tasarımına giderek daha fazla güvenecek.

Semicorex kapsamlı bir yüksek performanslı portföy sunargrafitVekuvarssilikon ve SiC kristal büyütme uygulamalarında kullanılan gelişmiş termal alan sistemlerine yönelik bileşenler. Ürünlerimiz üstün termal stabilite, daha uzun hizmet ömrü ve olağanüstü süreç tutarlılığı sağlayacak şekilde tasarlanmıştır. Özelleştirilmiş çözümler veya ek teknik bilgiler için lütfen mühendislik ekibimizle iletişime geçmekten çekinmeyin.
