Vakumlu Aynalar ve Elektrostatik Aynalar Arasındaki Farklar

Yarı iletken üretiminde vazgeçilmez çekirdek bağlantılar olan levha tutma teknolojisinin kararlılığı ve hassasiyeti, çip üretim verimliliği ve bitmiş cihaz kalitesi üzerinde doğrudan etkilidir. Vakumlu aynalar ve elektrostatik aynalar, yarı iletken üretimi için iki ana levha tutma çözümüdür. Her ikisi de levha aynalarına ait olmasına rağmen yapı, performans özellikleri ve uygulanabilir senaryolar bakımından büyük farklılıklar gösterir.

1. Farklı Çalışma Prensipleri

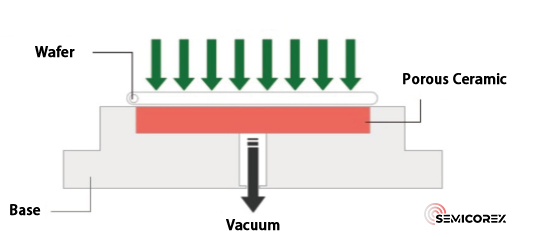

Vakum aynalarıGofretleri yerinde tutmak için negatif basınca güvenin. Hava, bir vakum pompasına bağlı boru hatları yoluyla çıkarılır ve levhaların veya alt tabakaların ayna yüzeyine sıkıca tutturulması için levhanın altında negatif basınç oluşturulur. Chuck'ın tabanı seramik veya metalden hassas bir şekilde işlenmiştir ve adsorbsiyon yüzeyi, çevresi tabana yapıştırılmış ve yalıtılmış olarak tabandaki bir havşaya takılan gözenekli bir seramik plakadan oluşur.  Seramik plakanın dahili mikro gözenekli kanalları aracılığıyla bir vakum pompasına bağlanan ayna, atmosferik basıncın çok altında bir vakum bölgesi oluşturarak levhayı sıkı bir şekilde sabitler.

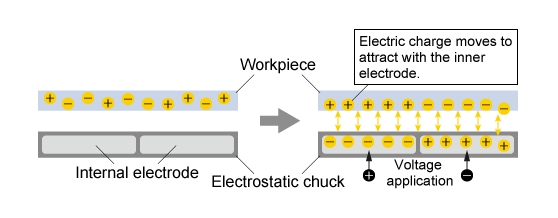

Elektrostatik aynalar, yüksek performanslı bir seramik dielektrik katmanla kaplanmış, metal bir tabanın içine gömülü elektrotlara sahip bir çekirdek yapıya sahiptir. İş parçaları üzerinde elektrik yüklerini tetiklemek için yüzeylerinde bir elektrostatik alan oluştururlar, levhaları veya alt tabakaları sıkıştırmak için elektrostatik çekim yaratırlar. Gerilim uygulandığında elektrotlar, seramik dielektrik vegofret, stabil levha sabitlemesi için birkaç bin ila onbinlerce Pascal'lık tutma kuvveti sağlar.

2. Farklı Performans Avantajları

Vakumlu aynalar, farklı boyutlardaki levhalarla ve çeşitli proses iş akışlarıyla uyumludur ve işleme sırasında levhaların stabil şekilde sabitlenmesini sağlar. Elektrostatik aynalarla karşılaştırıldığında nispeten basit iç yapıları sayesinde düşük üretim ve bakım maliyetlerine sahiptirler.

Ancak levhalar, kimyasal buhar biriktirme gibi vakumlu veya düşük basınçlı bir ortamda çalışmayı gerektiren işlemlere tabi tutulduğunda, basınç farklılıklarına dayanan vakum aynaları işlem gereksinimlerini karşılayamaz. Ayrıca, levhalar vakumlu aynalarla yerinde tutulduğunda, hava basıncı levhanın deforme olmasına neden olabilir ve bu da işlemden sonra geri tepmeye neden olabilir. Bu, işlenmiş levha üzerinde dalgalı bir yüzeye, zayıf düzlüğe ve azalan işleme doğruluğuna neden olabilir.

Elektrostatik aynalarTutarlı, eşit dağıtılmış sıkma kuvveti sunan temassız adsorpsiyonu benimseyin. Bu, levhanın bükülmesini, bozulmasını ve hasar görmesini etkili bir şekilde önleyerek daha yüksek işleme doğruluğu için mükemmel düzlüğü korur. Eşit sıcaklık dağılımı için helyum arka tarafı soğutmasıyla donatılmış elektrostatik aynalar, doğru levha sıcaklığı düzenlemesini destekler.

Dezavantajı ise, elektrostatik aynaların yüzey düzlüğü, pürüzsüzlüğü ve mikron ölçekli mikro yapılar için son derece katı standartlara sahip karmaşık yapılara sahip olmasıdır. Mikro özellikler için mikron seviyesinde hassasiyet, hammadde formülasyonunda, sinterlemede ve yüzey bitirmede yüksek teknik engeller oluşturur. Sıcaklık kontrolü temel bir teknik zorluk olmaya devam ediyor; Gelişmiş ısı dağıtımı için alüminyum nitrür (AlN) dielektrik ESC'ler daha da karmaşık üretim süreçlerini içerir. Çok boyutlu katı teknik gereksinimler ürün fiyatını artırır ve istikrarlı çalışmayı garanti etmek için elektrostatik sistemlerin düzenli muayenesi ve bakımı zorunludur.

3. Farklı Ana Uygulama Alanları

Yüksek düzlük, üstün paralellik, yoğun tek biçimli doku, yüksek mekanik mukavemet, eşit hava geçirgenliği ve kolay yenileme özellikleriyle vakumlu aynalar, metal levhalar ve plastik alt tabakalar gibi düz, iyi yalıtılmış iş parçalarını sabitlemek ve taşımak için kullanılır. Yarı iletken üretiminde, levha inceltme, küp küp doğrama, öğütme, temizleme ve diğer levha işleme süreçlerine hizmet ederek levha girintileri, talaşların elektrostatik parçalanması ve parçacık kirlenmesi gibi yaygın sorunları etkili bir şekilde çözerler.

Düz, iletken olmayan iş parçaları için tasarlanan elektrostatik aynalar, vakum ve plazma ortamlarına özel ultra temiz levha taşıyıcılardır. Kuru dağlama, PECVD, termal CVD, fiziksel buhar biriktirme (PVD), iyon implantasyonu ve aşırı ultraviyole litografi (EUVL) dahil olmak üzere plazma ve vakumlu yarı iletken işlemlerde yaygın olarak kullanılırlar.
