Uygulamanız için En Uygun Grafit Ürünleri Nasıl Seçilir?

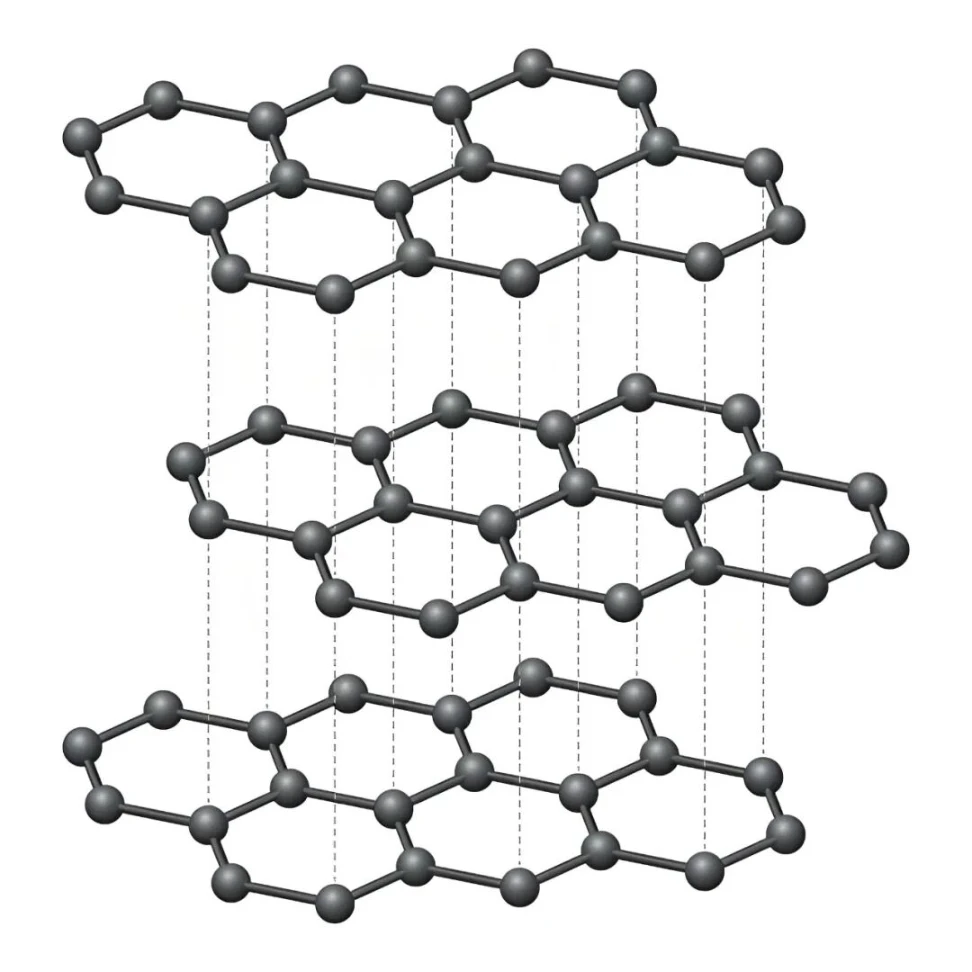

Grafit, altıgen kristal katmanlı yapıya sahip bir karbon allotropudur. Mükemmel elektriksel iletkenliğe, termal iletkenliğe, kayganlığa, yüksek sıcaklık direncine, termal şok direncine ve kimyasal stabiliteye sahiptir ve "siyah altın" olarak bilinir. Bu nedenlerden dolayı metalurji, makine, kimya mühendisliği, fotovoltaik, yarı iletken, nükleer sanayi, milli savunma ve havacılık sanayinde yaygın olarak kullanılmakta olup, günümüzde yüksek ve yeni teknolojilerin geliştirilmesinde vazgeçilmez bir metalik olmayan malzeme haline gelmiştir.

Farklı uygulama senaryolarının grafit ürünler için değişen performans gereksinimleri vardır ve bu da hassas malzeme seçimini grafit ürünlerin uygulamasında temel bir adım haline getirir. Uygulama senaryolarına uygun performansa sahip grafit bileşenlerin seçilmesi, yalnızca bunların hizmet ömrünü etkili bir şekilde uzatmakla ve değiştirme sıklığını ve maliyetlerini azaltmakla kalmaz, aynı zamanda son ürünlerin üretim kalitesini ve verimini artırmaya da yardımcı olur.

1. Grafit Malzemenin Saflığı

Grafit malzemenin saflığı bileşenlerin dayanıklılığını doğrudan belirler. Grafit bileşenlerindeki safsızlıklar (Fe, Si, Al gibi), yüksek sıcaklıktaki vakum ortamında düşük erime noktalı bileşikler oluşturacak ve bu da grafit bileşenlerini yavaşça aşındırarak çatlamaya ve hasara yol açacaktır. Yarı iletken alanında yüksek hassasiyetli vakum fırınlarının uygulanması için, grafit ısıtıcılar, grafit potalar, grafit yalıtım silindirleri ve grafit taşıyıcılar gibi çekirdek bileşenler, 5N ve üzeri saflığa sahip yüksek saflıkta grafitten yapılacak ve malzemenin kül içeriği 10 ppm'nin altında sıkı bir şekilde kontrol edilecektir.

2. Grafit Malzemenin Yoğunluğu ve Yapısı

Grafit malzeme seçiminde yoğunluk ve yapı genellikle göz ardı edilir, ancak bu iki gösterge, grafit bileşenlerinin termal şok ve sürünme direncini belirleyen temel faktörlerdir. Grafit malzemenin yoğunluğu ne kadar yüksek olursa, bileşenlerin gözenekliliği o kadar düşük olur, gaz nüfuzuna ve termal şoka karşı dirençleri o kadar güçlü olur ve kullanım sırasında çatlama olasılıkları o kadar az olur. Örnek olarak izostatik olarak preslenmiş grafiti ele alalım: bu tip grafit %1'den daha az izotropik hataya ve tekdüze termal genleşme özelliklerine sahiptir. Termal şok direnci sıradan kalıplanmış grafitten %30 daha yüksektir ve sürünme direnci ekstrüde grafitten 3 ila 5 kat daha fazladır, bu da onu sık termal döngülere maruz kalan vakum fırınları için ideal bir malzeme haline getirir.

3. Sıcaklık Eşleştirme

Grafit bileşen seçimi için körü körüne ileri teknoloji malzemeleri takip etmeye gerek yoktur. Vakum fırınının maksimum çalışma sıcaklığına dayalı hassas malzeme seçimi yalnızca maliyetleri kontrol etmekle kalmaz, aynı zamanda bileşenlerin dayanıklılığını da garanti ederek maksimum maliyet performansına ulaşır.

Çalışma sıcaklığı 1600°C'nin altındadır:Temel uygulama gereksinimlerini karşılamak için sıradan yüksek saflıkta grafit kullanılabilir.

1600°C ile 2000°C arası çalışma sıcaklığı:Yüksek saflıkta ince taneliizostatik grafitdayanıklılık ve maliyet performansını dengeleyen uygun seçimdir.

Çalışma sıcaklığı 2000°C'yi aşıyor:Zorlu yüksek sıcaklıktaki çalışma koşullarında sabit performansı sağlamak için izostatik grafit, pirolitik grafit veya C/C kompozitleri seçilmelidir.

4. Yüzey İşlem

Grafit bileşenlere uygun yüzey işleminin uygulanması, onlara oksidasyona ve orta erozyona etkili bir şekilde direnebilen ve hizmet ömrünü büyük ölçüde uzatabilen bir "koruyucu kalkan" eklemeye eşdeğerdir. Aşağıda grafit bileşenler için birkaç yaygın yüzey işleme yöntemi verilmiştir:

CVD SiC Kaplama

Üniforma ve yoğunCVD SiC kaplamaGrafit bileşenlerinin oksidasyon direnci sıcaklığını önemli ölçüde artırabilir ve vakum fırınlarının çoğu grafit bileşeni için uygundur.ısıtıcılar, potalarve yalıtım silindirleri. Bu kaplama, çalışma ortamındaki oksijen, klor ve silikon buharı gibi kimyasal gazların erozyonuna etkili bir şekilde direnebilir.

TaC Kaplama

CVD SiC kaplamayla karşılaştırıldığında,tantal karbür kaplamadaha iyi korozyon direncine ve yüksek sıcaklık direncine sahiptir ve silisyum karbür kristal büyütme fırınlarının zorlu uygulama senaryoları gibi ultra yüksek sıcaklıklara ve aşırı kimyasal korozyon ortamlarına dayanabilir.

Silikon Sızma/Yüzey Yoğunlaştırma

Bazı yük taşıyan grafit bileşenler ve C/C kompozitler için silikon infiltrasyon işlemi önerilir. İşlemden sonra bileşenlerin sertliği, aşınma direnci ve sürünme direnci büyük ölçüde artacaktır. Grafit bileşenlerin yüzey gözeneklerini doldurmak, gaz çıkışını azaltmak ve hava sızdırmazlığını arttırmak için reçine emdirme veya pirolitik karbon işlemi de uygulanabilir.
