Sic kristal büyümesinde TAC kaplı pota

Son yıllarda,TAC kaplıSilikon karbür (sic) kristallerinin büyüme sürecinde reaksiyon damarları olarak hükmüler önemli bir teknik çözüm haline gelmiştir. TAC malzemeleri, mükemmel kimyasal korozyon direnci ve yüksek sıcaklık stabilitesi nedeniyle silikon karbür kristal büyümesi alanında anahtar malzemeler haline gelmiştir. Geleneksel grafit holdetleriyle karşılaştırıldığında, TAC kaplı haçlar daha kararlı bir büyüme ortamı sağlar, grafit korozyonunun etkisini azaltır, potanın hizmet ömrünü uzatır ve karbon ambalaj fenomeninden etkili bir şekilde önlenir, böylece mikrotüplerin yoğunluğunu azaltır.

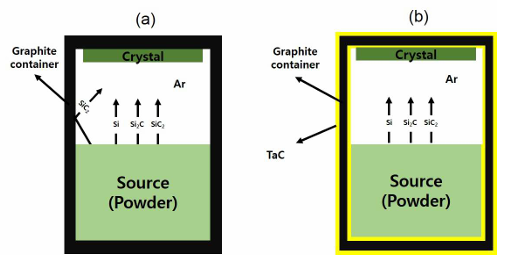

 Şekil 1 sic kristal büyümesi

TAC kaplı haçların avantajları ve deneysel analizi

Bu çalışmada, Silikon Karbür Kristallerinin büyümesini, TAC ile kaplanmış geleneksel grafit hükmeleri ve grafit holdetlerini kullanarak karşılaştırdık. Sonuçlar, TAC kaplı haçların kristallerin kalitesini önemli ölçüde iyileştirdiğini göstermiştir.

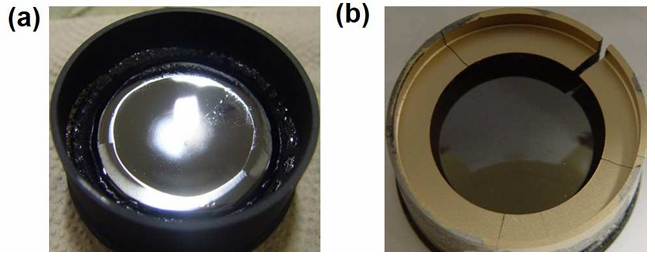

Şekil 2 PVT yöntemi ile yetiştirilen sic ingot görüntüsü

Şekil 2, geleneksel grafit haçlarında büyütülen silikon karbür kristallerinin içbükey bir arayüz sergilediğini, TAC kaplı haçlarda yetiştirilenlerin dışbükey bir arayüz sergilediğini göstermektedir. Ayrıca, Şekil 3'te görüldüğü gibi, kenar polikristalin fenomeni, geleneksel grafit holdetleri kullanılarak yetiştirilen kristallerde telaffuz edilirken, TAC kaplı haçların kullanımı bu sorunu etkili bir şekilde hafifletir.

Analiz,Tac kaplamaSıcaklığı potanın kenarındaki yükseltir, böylece o bölgedeki kristallerin büyüme hızını azaltır. Ek olarak, TAC kaplaması, grafit yan duvar ile kristal arasında doğrudan teması önler, bu da çekirdeklenmeyi hafifletmeye yardımcı olur. Bu faktörler, kristalin kenarlarında meydana gelen polikristalite olasılığını toplu olarak azaltır.

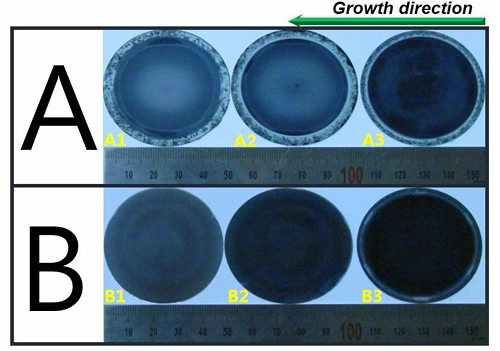

Şekil 3 Farklı büyüme aşamalarında gofretlerin görüntüleri

Ayrıca, silikon karbür kristalleriTac kaplıYolculuklar neredeyse hiç karbon kapsülleme sergilemedi, mikropip kusurlarının yaygın bir nedeni. Sonuç olarak, bu kristaller mikropip kusur yoğunluğunda önemli bir azalma göstermektedir. Şekil 4'te sunulan korozyon testi sonuçları, TAC kaplı yaknelerde büyütülen kristallerin neredeyse hiçbir mikropip kusuru olmadığını doğrulamaktadır.

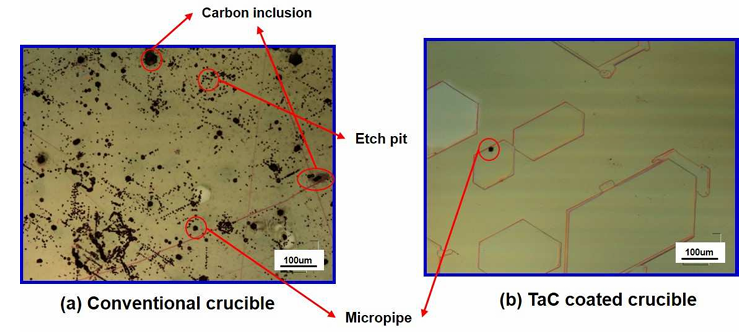

Şekil 4 KOH aşındırmasından sonra OM görüntüsü

Kristal kalite ve safsızlık kontrolünün iyileştirilmesi

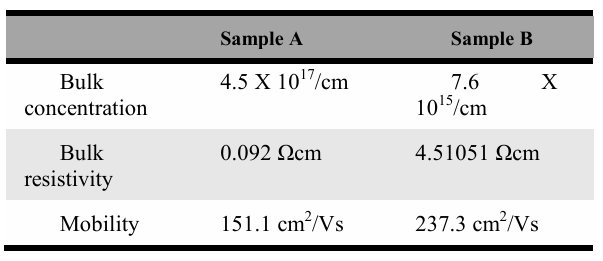

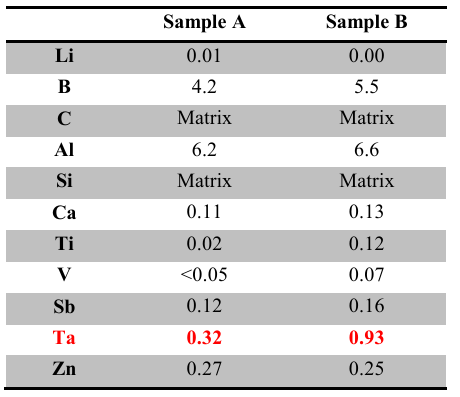

GDMS ve kristallerin salon testleri yoluyla, çalışma, TAC kaplı haçlıklar kullanıldığında kristaldeki TA içeriğinin hafifçe arttığını, ancak TAC kaplamasının azot (n) ingressini kristale katkılamayı önemli ölçüde sınırladığını buldu. Özetle, TAC kaplı haçlar, özellikle kusur yoğunluğunu (özellikle mikrotüpler ve karbon kapsülleme) azaltmada ve azot doping konsantrasyonunu kontrol etmede daha yüksek kalitede silikon karbür kristalleri yetiştirebilir.

Semicorex yüksek kaliteli sunarTAC kaplı grafit potasıSIC kristal büyümesi için. Herhangi bir sorunuz varsa veya ek ayrıntılara ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin.

İletişim Telefonu # +86-13567891907

E -posta: sales@semicorex.com
