Gravürde halkalar nelerdir

Çip üretiminde fotolitografi ve dağlama birbiriyle yakından bağlantılı iki adımdır. Fotolitografi, devre deseninin fotorezist kullanılarak levha üzerinde geliştirildiği aşındırma işleminden önce gelir. Aşındırma daha sonra fotorezist tarafından kaplanmayan film katmanlarını kaldırarak desenin maskeden levhaya aktarımını tamamlar ve iyon implantasyonu gibi sonraki adımlara hazırlanır.

Aşındırma, gereksiz malzemenin kimyasal veya fiziksel yöntemler kullanılarak seçici olarak uzaklaştırılmasını içerir. Kaplama, dirençli kaplama, fotolitografi ve geliştirmenin ardından aşındırma, levha yüzeyinde açığa çıkan gereksiz ince film malzemesini ortadan kaldırır ve yalnızca istenen alanları bırakır. Fazla fotorezist daha sonra kaldırılır. Bu adımların defalarca tekrarlanması karmaşık entegre devreler oluşturur. Aşındırma, malzemenin çıkarılmasını içerdiğinden, buna "çıkarma işlemi" denir.

Plazma aşındırma olarak da bilinen kuru aşındırma, yarı iletken aşındırmada baskın yöntemdir. Plazma aşındırma makineleri, plazma üretimi ve kontrol teknolojilerine bağlı olarak genel olarak iki kategoriye ayrılır: kapasitif olarak eşleşmiş plazma (CCP) aşındırma ve endüktif olarak eşleşmiş plazma (ICP) aşındırma. CCP dağlayıcılar öncelikle dielektrik malzemeleri aşındırmak için kullanılırken, ICP dağlayıcılar öncelikle silikon ve metalleri aşındırmak için kullanılır ve aynı zamanda iletken dağlayıcılar olarak da bilinir. Dielektrik dağlayıcılar silikon oksit, silikon nitrür ve hafniyum dioksit gibi dielektrik malzemeleri hedef alırken iletken dağlayıcılar silikon malzemeleri (tek kristal silikon, polikristalin silikon ve silisit vb.) ve metal malzemeleri (alüminyum, tungsten vb.) hedefler.

Aşındırma işleminde öncelikle iki tür halka kullanacağız: odak halkaları ve koruma halkaları.

Odak Halkası

Plazmanın kenar etkisi nedeniyle yoğunluk merkezde daha yüksek, kenarlarda daha düşüktür. Odak halkası, halka şeklindeki şekli ve CVD SiC'nin malzeme özellikleri sayesinde belirli bir elektrik alanı üretir. Bu alan, plazmadaki yüklü parçacıkları (iyonlar ve elektronlar) levha yüzeyine, özellikle de kenarlara yönlendirir ve sınırlar. Bu, kenardaki plazma yoğunluğunu etkili bir şekilde yükselterek merkezdekine yaklaştırıyor. Bu, levha boyunca aşındırma homojenliğini önemli ölçüde artırır, kenar hasarını azaltır ve verimi artırır.

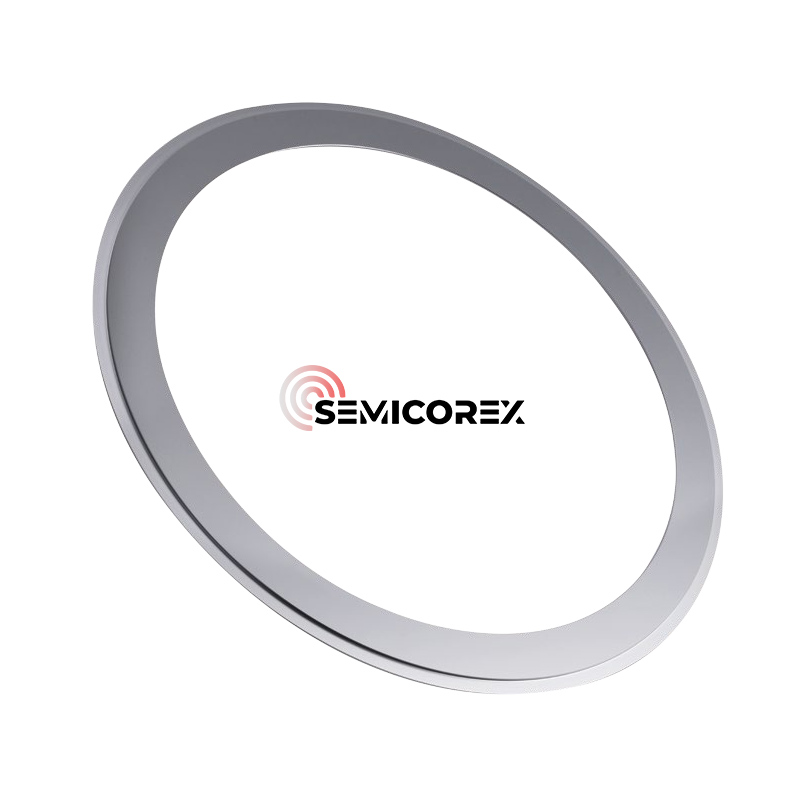

Kalkan Yüzüğü

Tipik olarak elektrotun dışında bulunur ve birincil işlevi plazma taşmasını engellemektir. Yapısına bağlı olarak elektrotun bir parçası olarak da işlev görebilir. Yaygın malzemeler CVD SiC veya tek kristalli silikonu içerir.

Semicorex yüksek kalite sunuyorCVD SiCVeSilikonMüşterilerin ihtiyaçlarına göre aşındırma halkaları. Herhangi bir sorunuz varsa veya ek ayrıntılara ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
