Yarı İletken Kuvars Fırın Tüpleri Nasıl Üretilir？

Yarı iletkenkuvars fırın tüpleridifüzyon, oksidasyon ve tavlama gibi ana yarı iletken üretim süreçlerinde yaygın olarak kullanılan temel bileşenlerdir. Çalışma ortamının yüksek sıcaklığına, yoğun basıncına ve şiddetli korozyonuna uzun süre maruz kalması gerektiğinde bile fiziksel ve kimyasal özelliklerini istikrarlı bir şekilde koruması gerekir. Yarı iletken üretim sürecinde kuvars fırın tüpünün kalitesi, yarı iletken cihazların performansını ve verimini doğrudan etkiler. Bu nedenle kuvars fırın tüplerinin üretim süreci çok önemlidir.

Kuvars fırın tüplerinin ana üretim süreçleri

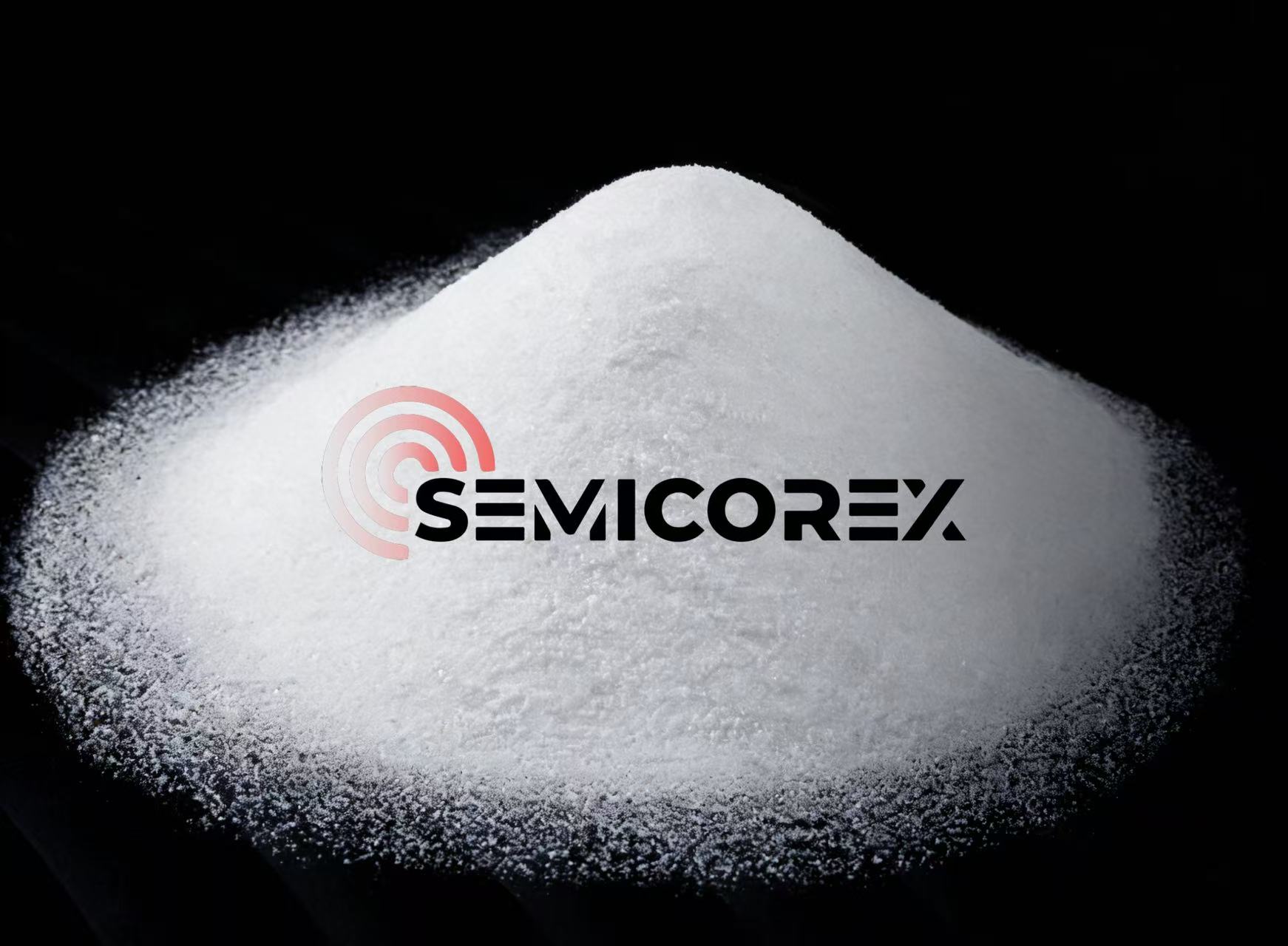

1. Hammadde seçimi

Kuvars fırın tüpleri öncelikle hem doğal hem de sentetik formlarda bulunan yüksek saflıkta silikon dioksitten yapılır. Kuvars fırın tüplerinin mükemmel optik, termal ve kimyasal performansını sağlamak için yüksek saflıkta hammaddeler gereklidir. Özellikle yarı iletkenler gibi yüksek hassasiyetli alanlarda, ham maddelerdeki yabancı maddelerin, özellikle metal iyonu yabancı maddelerinin (demir, alüminyum, sodyum vb.) içeriğine yönelik gereklilikler son derece katıdır ve ppm seviyesinde kontrol edilmelidir.

2. Eritme ve kalıplama

Seçildikuvarstoz veya topaklar, tekdüze bir erimiş kuvars sıvısı oluşturmak için 2000°C'nin üzerindeki yüksek sıcaklıktaki fırında eritilir. Bu işlem sırasında oksidasyonu ve kirlenmenin neden olduğu kusurları etkili bir şekilde önlemek için hassas sıcaklık kontrolü ve belirli bir atmosferik ortam (vakum veya inert gaz gibi) çok önemlidir. Eritilmiş kuvars sıvısı daha sonra özel çekme ekipmanı veya tüp çekme makineleri gibi kalıplar kullanılarak sürekli olarak tüpler halinde oluşturulur.

3. Kesme ve uç yüzey bitirme

Şekillendirilmiş kuvars tüpler genellikle elmas kesiciler veya lazer kesiciler gibi kesme ekipmanlarıyla gerekli uzunlukta kesilir. Borunun kesik uçları pürüzlü olma eğilimindedir, bu nedenle yüzeyin pürüzsüzlüğünü ve düzlüğünü sağlamak için ince taşlama gerekir. Mekanik cilalama veya kimyasal cilalama işlemleri genellikle kesmenin neden olduğu çapakları ve mikro çatlakları gidermek için benimsenir; bu, tüp uçlarının yüksek hassasiyetli düzlük standartlarını karşılamasını ve yarı iletken işlemlerinin vakumlu sızdırmazlık gereksinimlerini karşılamasını sağlar.

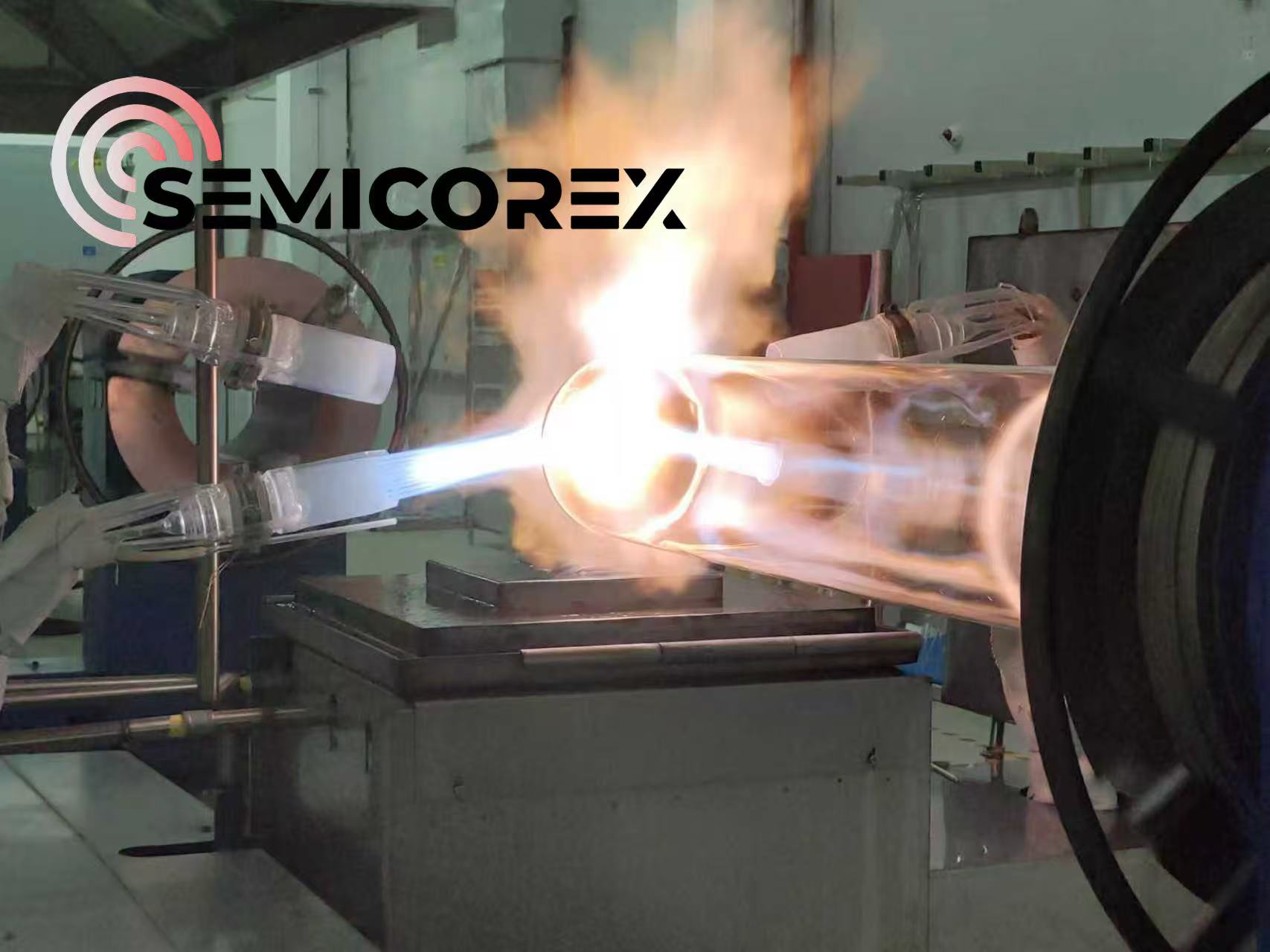

4. Kaynak montajı

Kesilmiş kuvars tüplerin, müşterinin özelleştirilmiş çizimlerine uyacak şekilde montaj için fırın çekirdek tüpleri, flanşlar ve egzoz boruları ile yüksek sıcaklıkta kaynaklanması gerekir. Kaynak montajının ardından kuvars tüpün beyaz oksit tabakasının yüksek sıcaklıkta cilalama yoluyla çıkarılması gerekir. Bu katman, kuvars tüpün yüksek sıcaklıklarda eritilmesinden sonraki soğutma işlemi sırasında oluşturulur. Kendi başına zararsız olmakla birlikte kuvars ürününün ışık geçirgenliğini, düzlüğünü ve pürüzsüzlüğünü etkiler. Yüksek sıcaklıkta cilalama, oksit katmanını etkili bir şekilde kaldırabilir ve sonuçta şeffaf ve temiz tüpler elde edilir.

5. Tavlama tedavisi

Kuvars tüplerde şekillendirme, kesme, kaynak montajı ve cilalama işlemlerinden sonra mekanik mukavemeti ve termal stabiliteyi etkileyebilecek iç gerilim oluşur. Bu nedenle, yüksek sıcaklıkta üretilen tüm kuvars parçaların, bu tür iç gerilimleri ortadan kaldırmak için ısıl işleme ve tavlamaya tabi tutulması gerekir.

6. Kalite denetimi

Kuvars fırın tüplerinin tüm üretim sürecinde, bitmiş ürünün standartları karşıladığından emin olmak için çok yönlü sıkı testler gereklidir. Denetimler arasında iç gerilim (belirgin gerilim çizgileri için polarize ışıkla kontrol edilir), boyutsal doğruluk (dış çap, duvar kalınlığı ve uzunluk için tolerans kontrolü gibi), yüzey kalitesi (pürüzlülük, kusurların varlığı vb.), mekanik özellikler (mukavemet, sertlik vb.) ve temizlik (kirlilik ve kabarcıklardan arındırılmış iç duvar) yer alır.
