Üç Ana Odak Halkası Karşılaştırması

Odak halkaları, tipik olarak plazma aşındırma ekipmanının plaka aynasının etrafına monte edilen hassas halka şeklinde parçalardır ve aşındırma işlemi sırasında doğrudan yüksek enerjili plazmaya maruz kalır. Temel işlevleri, tüm plaka yüzeyi boyunca eşit dağlama sonuçları elde etmek için kurban parçalar olarak hareket etmektir. Kenar etkisi nedeniyle, elektrik alanları levha kenarlarında bozulur ve keskin bir şekilde farklılaşır, plazma yoğunluğunu ve enerjisini levha merkeziyle büyük ölçüde tutarsız hale getirir, böylece aşındırma tekdüzeliğini bozar. Odak halkaları bu sorunu aşağıda listelenen üç temel mekanizma aracılığıyla çözmektedir:

1. Elektrik Alan Optimizasyonu

Plakanın etrafına yerleştirilen odak halkaları, plakanın fiziksel ve elektriksel sınırlarını yükseltmek için bir elektrik alanı tampon rampası görevi görür. Bu ayar, levhanın kenarındaki plazma kılıfını eşitler, iyonları levha yüzeyini en uygun açılarda bombardıman etmeye yönlendirir, böylece levha kenarı ile merkezi arasında tutarlı aşındırma hassasiyeti sağlar.

2. Çekirdek Bileşen Koruma Mekanizması

Aşındırma sisteminde kurban parçalar olarak odak halkaları, yüksek enerjili plazmanın doğrudan bombardımanına maruz kalır. Elektrostatik aynalar gibi alttaki pahalı bileşenleri hasardan koruyabilirler, bu da bileşenlerin ömrünü büyük ölçüde uzatır ve bakım masraflarını azaltır.

3. Termal ve Elektriksel Eşleştirme Bakımı

Bazı odak halkaları, düzgün ısı dağılımı elde etmeyi veya özel elektrik iletkenliğine sahip levha ile iyi uyumlu bir elektrik alanı oluşturmayı kolaylaştırabilir, böylece yüksek hassasiyetli gravür için son derece istikrarlı bir işleme ortamı yaratılabilir.

Yaygın Olarak Kullanılan Üç Odak Halkası Malzemesinin Karşılaştırılması

Kuvars, silisyum ve silisyum karbür, odak halkalarının üretiminde kullanılan üç baskın malzemedir. Aşağıda bunların güçlü yönleri, dezavantajları ve tipik uygulamalarının ayrıntılı bir dökümü bulunmaktadır.

1. Kuvars Odak Halkası (Geleneksel Seçenek)

A. Avantajlar ve Dezavantajlar

Kuvars odak halkalarıdüşük işletme maliyeti, yüksek frekanslı alanlarda istikrarlı davranış ve üstün dielektrik yalıtım sergiler. Ancak bunların sınırlamaları göz ardı edilemez. Kuvars düşük mekanik sertliğe sahiptir, bu nedenle kuvars odak halkaları yüksek sıcaklık koşullarında deformasyona eğilimlidir. Ayrıca, flor bazlı plazmaya maruz kaldıklarında son derece yüksek korozyon oranıyla iyon püskürtmeye karşı zayıf direnç sağlarlar ve bu da üretim süreçlerinde kirlenme risklerine neden olabilir.

B. Uygun Senaryolar

Bu halkalar, 28nm ve üzeri orta-düşük seviyeli işlemleri destekleyen yüksek bombardımansız RIE aşındırıcıları için çalışır. Gelişmiş düğümler için sıkı düşük kirlilik ve uzun ömür gereksinimlerini karşılayamazlar.

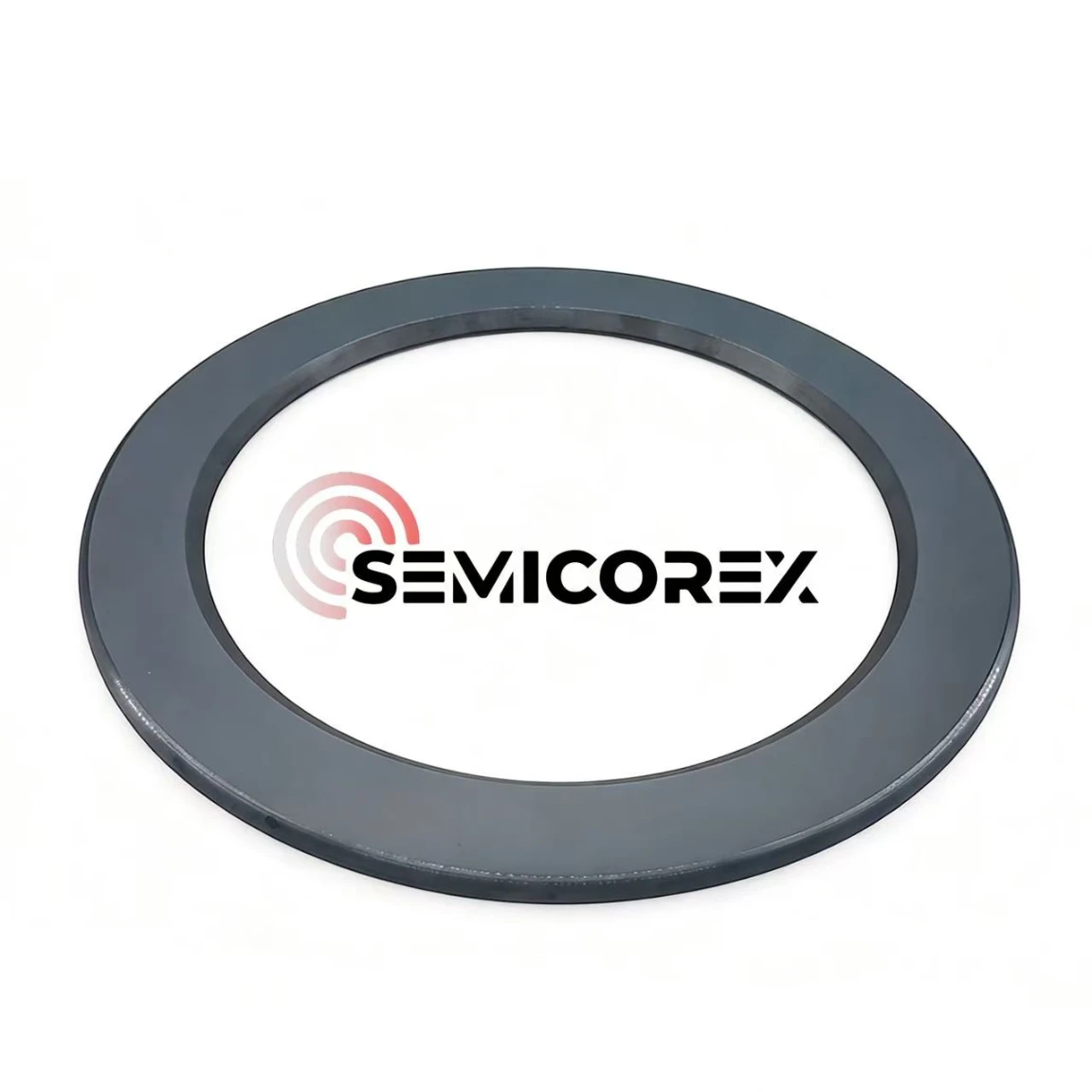

2. Silikon Odak Halkası

A. Avantajlar ve Dezavantajlar

Silikon odak halkalarıUyumlu termal genleşme katsayıları ve elektriksel özellikler sunan silikon plakalarla aynı malzemeden yapılmıştır. 1600°C'ye kadar sıcaklıkları tolere ederler ve eşit plazma dağılımının korunmasına yardımcı olurlar. Yine de silikon, flor plazma aşındırmasına karşı zayıf performans sergiliyor. Kolayca uçucu SiF₄ üretir, hızla aşınır ve sık sık proses sapmalarına ve plansız aksama sürelerine neden olur. Sık sık değiştirilmesi gerekir; monokristalin silikon halkaların genellikle her 10 ila 12 günde bir değiştirilmesi gerekir.

B. Uygun Senaryolar

Silikon halkalar bir zamanlar yarı iletken aşındırma hatlarında standarttı ancak yavaş yavaş yerini SiC varyantları alıyor. Maliyete duyarlı eski, orta ve düşük seviyeli üretim süreçleri için kullanılmaya devam ediyorlar.

3. Silisyum Karbür Odak Halkası (Birinci Sınıf Yüksek Performanslı Seçim)

A. Avantajlar ve Dezavantajlar

Silisyum karbür odak halkaları9,5 Mohs sertliğine sahiptir ve 1400°C'de bile 500 ila 600 MPa'lık bükülme mukavemetini korur. Bu arada, termal genleşme katsayıları silikon levhalarla iyi eşleşir, hızlı termal döngüye dayanacak şekilde olağanüstü termal şok direnci sunar ve levha kenarlarındaki dağlama tekdüzeliğini önemli ölçüde optimize eder. En önemlisi SiC, Ar, F, Cl ve diğer plazma kimyalarına karşı olağanüstü korozyon direncine sahiptir. Flor plazmasındaki aşındırma oranı neredeyse sıfırdır. Silisyum karbür odak halkaları, silikon versiyonlara göre 2-3 kat daha uzun bir hizmet ömrü sunar ve bu da genel ekipman verimliliğini büyük ölçüde artırır. CVD ile yetiştirilen yüksek saflıkta silisyum karbür, %99,9995'in üzerinde saflık seviyelerine ulaşarak parçacık ve elementel kirlenme riskini büyük ölçüde azaltır.

Ancak silisyum karbür odak halkalarının dezavantajları da vardır. Silisyum karbürün aşırı sertliği göz önüne alındığında, silisyum karbür odak halkalarının üretimi elmas kesme aletleri gerektirir. Ve karmaşık, uzun işleme prosedürleri, ilk satın alma maliyetini önemli ölçüde artırıyor.

B. Uygun Senaryolar

Silisyum karbür odak halkaları, 14nm altı mantık çipleri ve 3D NAND cihazları dahil olmak üzere gelişmiş üretim süreçleri için en uygun seçenek olarak hizmet eder ve silisyum karbür güç cihazı imalatında en iyi malzeme seçimidir.
