Gözenekli Alümina Vakum Aynası

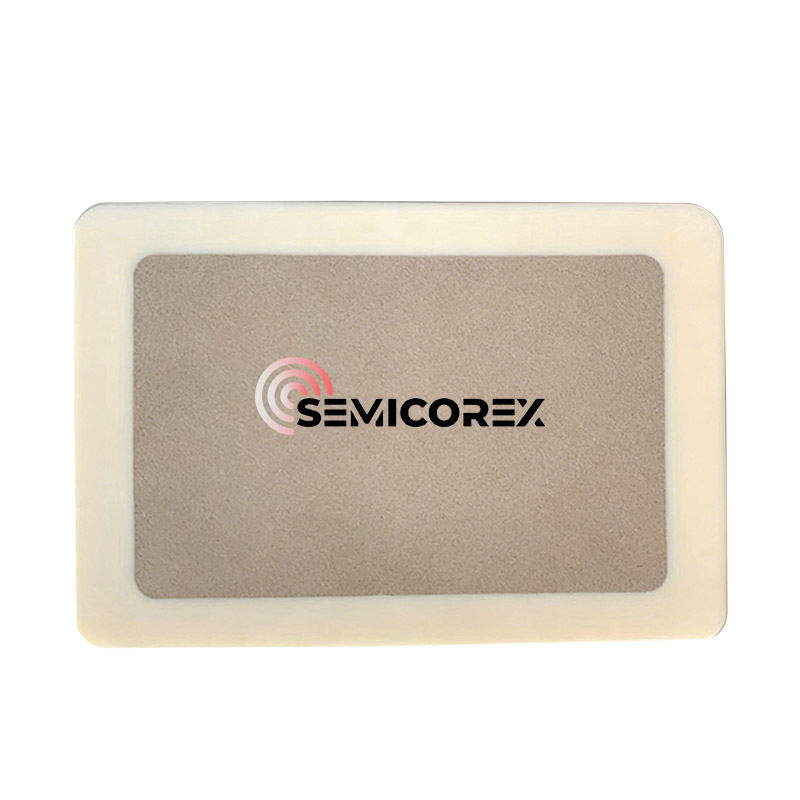

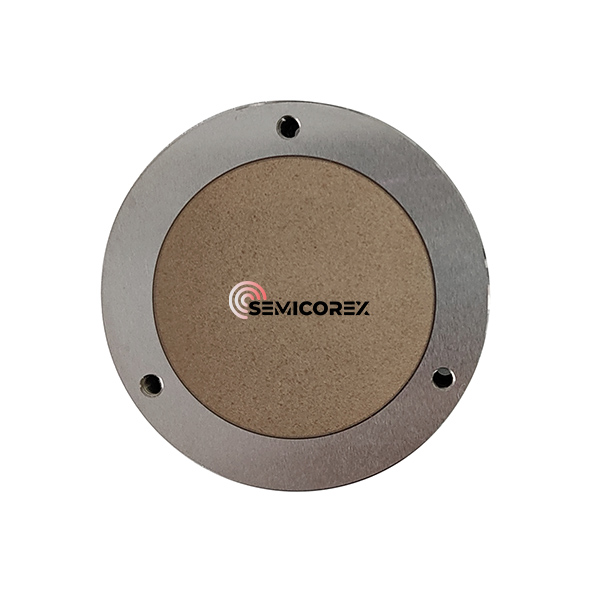

Semicorex Gözenekli Alümina Vakum Chuck, ürünleri vakum emme prensibini kullanarak sabitlemek için kullanılan taşıyıcı platformdur, transfer vakumunun bir kısmı tipik olarak Alümina gözenekli seramik plakadır. Gözenekli seramik plaka tabandaki havşa deliğine yerleştirilmiştir, çevresi tabana yapıştırılmış ve kapatılmıştır ve taban yoğun seramik veya metal malzemelerle işlenmiştir. Çalışma ortamındaki eksi basınç altında, ayna seramik plakanın içindeki gözenekli yapı üzerinden vakum pompasına bağlanarak hava çekilir ve levhanın altındaki alanın dış atmosfer basıncından çok daha düşük bir vakum alanı oluşturması sağlanır. Güçlü basınç farkının etkisi altında levha, aynanın yüzeyine sıkı bir şekilde bağlanır. Tipik olarak levhanın altındaki vakum derecesi ne kadar yüksek olursa, ayna ile iş parçası arasındaki yapışma o kadar sıkı olur ve adsorpsiyon kuvveti o kadar güçlü olur.

Yarı iletken ve mikroelektronik endüstrilerinde hassasiyet sadece bir gereklilik değil aynı zamanda standarttır. Gözenekli Alümina Vakum Aynası (Seramik Vakum Aynası olarak da bilinir), litografi, inceleme ve dilimleme işlemleri sırasında hassas yüzeyler için düzgün, bozulmayan emme sağlamak üzere tasarlanmış kritik bir bileşendir.

Gözenekli Alümina Vakum Aynası Nedir?

Emme oluşturmak için işlenmiş oluklar kullanan geleneksel metal aynaların aksine, gözenekli seramik ayna, özel bir mikroskobik gözenek yapısı kullanır. Bu, vakum basıncının iş parçasının tüm yüzeyi boyunca eşit şekilde dağıtılmasına olanak tanır ve yivli tasarımlarda sıklıkla görülen "çukurlaşma" veya deformasyonun önlenmesini sağlar.

Temel Teknik Özellikler

Bu bileşenlerin performansını anlamak için yüksek saflıkta Al2O3'ün malzeme özelliklerine bakıyoruz:

Neden Geleneksel Malzemeler Yerine Gözenekli Alümina Seçilmeli?

1. Üstün Düzlük ve Tekdüzelik

Mikroskobik gözenek yapısı, vakum kuvvetinin temas alanının %100'üne uygulanmasını sağlar. Endüstri verilerine göre, eşit emiş, geleneksel yivli paslanmaz çelik aynalara kıyasla levha gerilimini %40'a kadar azaltır.

2. Yüksek Termal Kararlılık

Alümina seramikleri düşük bir termal genleşme katsayısına (CTE) sahiptir. Yüksek sıcaklıkta işleme veya lazer bazlı incelemede ayna boyutlarını koruyarak odak derinliğinin sabit kalmasını sağlar.

3. ESD ve Kirlilik Kontrolü

Yüksek saflıkta alümina kimyasal olarak inerttir ve doğal olarak korozyona karşı dayanıklıdır. Ayrıca bazı ortamlarda yarı iletken verim kaybının yaklaşık %25'inden sorumlu olan Elektrostatik Deşarjı (ESD) önlemek için özel "Siyah Alümina" veya antistatik kaplamalar uygulanabilir.

Yüksek Teknoloji Üretiminde Temel Uygulamalar

Yarı İletken Gofret İşleme

Birincil kullanım durumu Fotolitografi ve Wafer Problamadır. Aşırı düzlük (<2μm), levhanın gelişmiş optik sistemlerin dar alan derinliği içinde kalmasını sağlar.

İnce Film Güneş Pili Üretimi

Esnek veya aşırı ince alt tabakalar için geleneksel vakum kanalları fiziksel hasara neden olabilir. Gözenekli seramiğin "nefes alabilen" yüzeyi, hassas katmanları koruyan yumuşak bir hava yastığı veya emme plakası görevi görür.

Optik Lens Taşlama

Gözenekli alümina, herhangi bir titreşimin veya eşit olmayan basıncın optik sapmalara yol açabileceği hassas taşlama sırasında lensleri tutmak için kullanılır.

Sıkça Sorulan Sorular (SSS)

S1: Gözenekli Alümina Vakum Chuck'ı nasıl temizlersiniz?

C: Emmeyi sürdürmek için temizlik hayati önem taşır. Deiyonize su veya özel solventlerde ultrasonik temizleme kullanılmasını öneririz. Alümina kimyasal olarak kararlı olduğundan çoğu asit veya alkali temizleyiciye dayanabilir. Gözeneklerdeki nemi gidermek için mandrenin kuru olarak pişirildiğinden emin olun.

S2: Gözenek boyutu belirli yüzeyler için özelleştirilebilir mi?

C: Evet. Daha küçük gözenekler (yaklaşık 10μm - 20μm), ultra ince filmlerin "baskıyı" önlemesi açısından daha iyidir; daha büyük gözenekler ise daha ağır veya daha gözenekli iş parçaları için daha yüksek hava akışı sağlar.

S3: Maksimum çalışma sıcaklığı nedir?

C: Seramiğin kendisi 1500°C'yi aşan sıcaklıklara dayanabilirken, vakumlu ayna düzeneği (contalar ve muhafazalar dahil) bağlama yöntemine bağlı olarak tipik olarak 250°C ila 400°C'ye kadar derecelendirilir.
