Grafit Hava Rulmanları

Semicorex Grafit Hava Yatakları, ultra hassas makineler için sürtünmesiz doğrusal ve dönme hareketi sağlamak üzere tasarlanmış yüksek hassasiyetli aerostatik bir bileşendir. Özel bir izostatik sınıftan üretilmiştirgözenekli grafitBu yatak, tekdüze, sert ve sabit bir hava yastığı oluşturmak için karbon mikro yapısının doğal geçirgenliğinden yararlanır. Delikli deliklere dayanan geleneksel rulmanların aksine Grafit Havalı Rulmanlar, tüm yüzeyi boyunca milyonlarca mikron altı gözenek kullanarak bir sınırlayıcı görevi görür ve eğimler veya basınç artışları olmadan mükemmel şekilde dağıtılmış bir basınç profili sağlar.

Teknik Özellikler

Örnek Test Raporuna göre Semicorex grafit aşağıdaki sertifikalı özellikleri sergilemektedir:

Temel Özellikler ve Faydalar

Düzgün Basınç Dağıtımı: 0,5 µm gözenek yapısı, bir hava "perdesi" oluşturarak, delikli yataklarla ilişkili basınç dalgalanmalarını ortadan kaldırır ve üstün eğim sertliği sağlar.

Sürtünmesiz Hareket: Sıfır statik ve dinamik sürtünme (sürtünmesiz), sonsuz konumlandırma çözünürlüğüne ve sıfır aşınmaya olanak tanıyarak sistem ömrünü süresiz olarak uzatır.

Çarpma Koruması (Yumuşak İniş): Shore 53 HS grafit yüzeyi aşınmaz. Hava kaybı durumunda rulman, kılavuzun üzerine nazikçe yerleşerek kuru yağlayıcı görevi görür ve hassas kılavuz hattının ciddi hasar görmesini önler.

Yüksek Sönümleme:gözenekli grafitmatris, titreşimleri doğal olarak emer ve tarama uygulamalarında yerleşme sürelerini ve dinamik kararlılığı artıran bir "film sıkıştırma" sönümleme etkisi sağlar.

Temiz Oda Uyumluluğu: Semicorex grafit hava yatakları yağ veya gres olmadan çalışır, bu da onu yarı iletken üretiminde yaygın olarak kullanılan ISO Sınıf 1 temiz oda ortamları için ideal kılar.

Görsel Özellikler

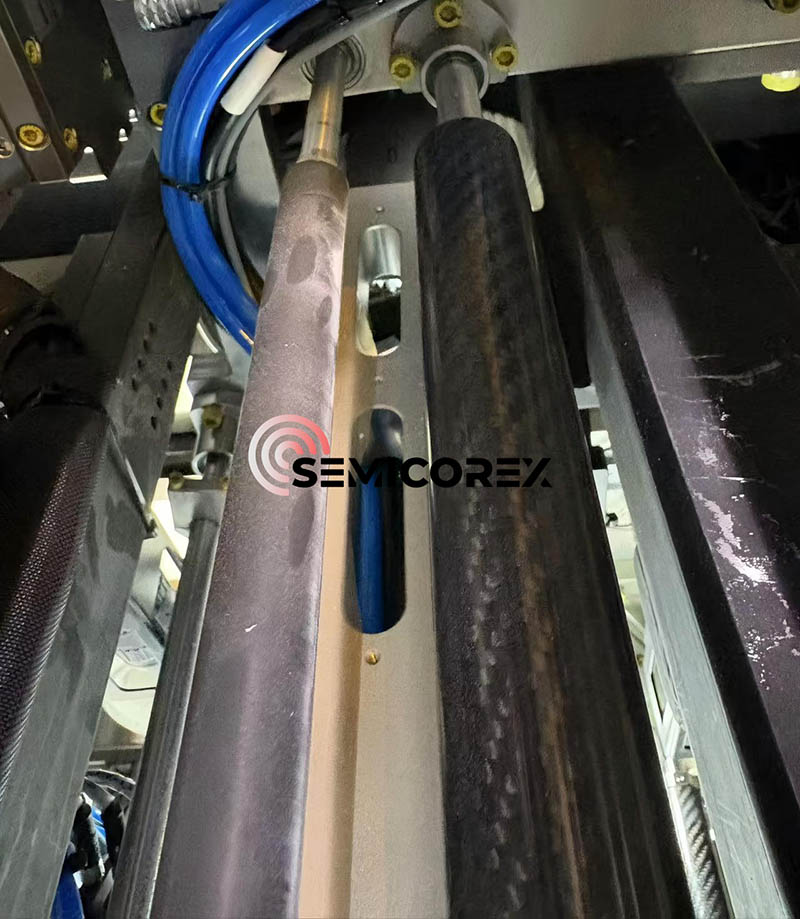

Grafit Hava Yatakları bileşenlerinin görsel incelemesi (sağlanan görüntülere referansla) şunları ortaya koymaktadır:

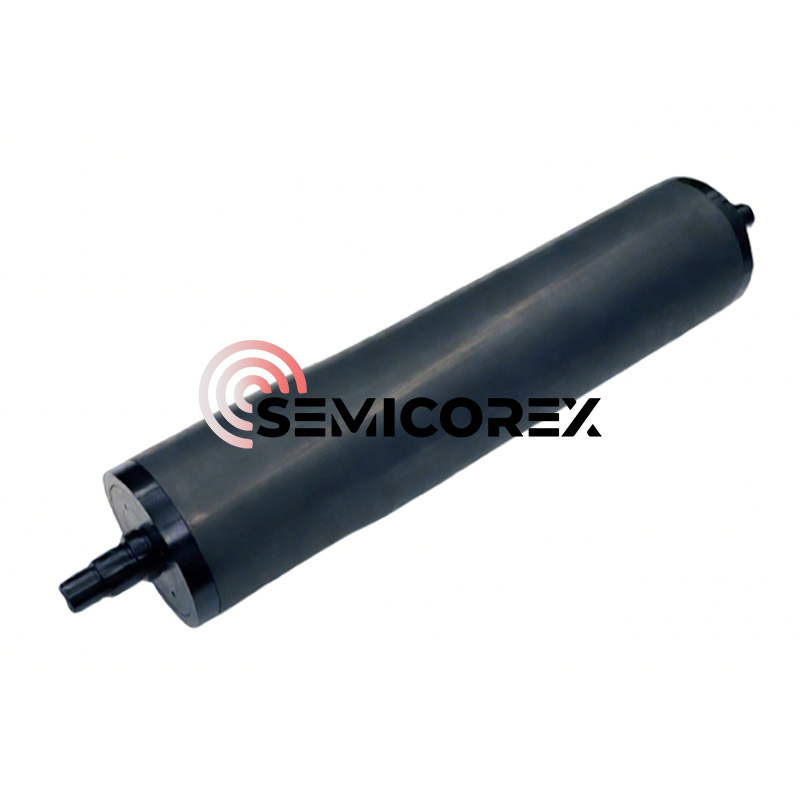

Yüzey Kaplaması: Hassas taşlanmış grafitin mat, kömür grisi kaplama karakteristiği.

Geometri: Montaj veya vakumlu temizleme için işlenmiş yuvalara sahip doğrusal çubuk konfigürasyonları mevcuttur. Gözenekli yüzey çıplak gözle tekdüze görünür ve mikroskobik gözenek ağını gizler.

Montaj: Kılavuz yolu ile paralelliği sağlamak için hassas işlenmiş yuvalar veya bilyeli saplama montaj sistemleriyle entegrasyon için tasarlanmıştır.

Tarihsel Bağlam ve Teknolojik Gelişim

Temaslı Rulmanların Sınırları

Onlarca yıldır doğrusal hareketin standardı, devridaimli bilyalı rulmanlar ve makaralı kızaklar tarafından belirlendi. Sağlam olmalarına rağmen bu sistemler Hertz temas gerilimi tarafından tanımlanan doğal sınırlamalara sahiptir. Yuvarlanan elemanlar ile yatak arasındaki fiziksel temas sürtünme, ısı ve aşınma parçacıkları üretir. Ultra hassas uygulamalarda, devridaim yapan topların ürettiği "gürültü", nanometre seviyesindeki metroloji için kabul edilemeyecek hız dalgalanmaları yaratır. Ayrıca yağlama ihtiyacı, modern temiz oda standartlarıyla bağdaşmayan kirletici maddelere ve bakım gereksinimlerine yol açar.

Aerostatik Devrim

Havalı yataklara geçiş, makine tasarımında temel bir değişime işaret ediyordu. Mühendisler yüzeyleri bir hava filmiyle ayırarak mekanik teması ortadan kaldırdı. İlk hava yatakları Orifis Telafisi'nden yararlanıyordu. Bu tasarımda, basınçlı hava birkaç hassas delinmiş delikten (deliklerden) beslenir ve oluklar aracılığıyla dağıtılır.

Orifis Tasarımının Sınırlamaları:

Basınç Değişimleri: Hava delikten/oluktan uzaklaştıkça basınç önemli ölçüde düşer, bu da yük kapasitesi verimliliğini azaltır.

Pnömatik Çekiç: Oluklarda sıkışan havanın hacmi, bir kapasitör görevi görebilir ve bu da kendi kendine uyarılan titreşime veya "çekiçlemeye" yol açabilir.

Tıkanma: Tek bir toz parçacığı bir deliği tıkayarak rulmanın anında arızalanmasına neden olabilir.

Yıkıcı Çarpışmalar: Orifis yatakları genellikle sert metalden (alüminyum, paslanmaz çelik) yapılır. Hava beslemesi kesilirse, metalin metale veya metalin granite teması ciddi çizilmelere ve aşınmalara neden olur.

Gözenekli Medya Teknolojisinin Ortaya Çıkışı

Gözenekli grafit kullananlar gibi gözenekli ortam hava yatakları, bu sorunları, yatak malzemesinin kendisini sınırlayıcı olarak kullanarak çözmüştür.

Tarihçe: 20. yüzyılın ortalarında geliştirilen ancak 1980'li ve 90'lı yıllarda ticari kullanım için mükemmelleştirilen gözenekli karbon teknolojisi, milyonlarca mikroskobik, dolambaçlı yola sahip bir malzeme oluşturmak için sinterleme işleminden yararlandı.

Atılım: Önemli olan izotropik geçirgenliği sağlamak için üretim sürecini kontrol etmekti. Grafit Hava Yataklarının 0,5 µm ortalama gözenek çapı spesifikasyonu, hava tüketimini en aza indirirken sertliği en üst düzeye çıkarmak için akış kısıtlamasını optimize eden bu teknolojinin olgun bir yinelemesini temsil eder. Bu evrim, hava yataklarını hassas laboratuvar cihazlarından zorlu işleme ortamlarında çalışabilen sağlam endüstriyel bileşenlere dönüştürdü.

Malzeme Bilimi: Hava yatağı için gözenekli grafitin derinliklerine dalın

İzostatik Grafit İmalatı

Grafit Hava Yatakları izostatik bir grafit olarak tanımlanır. Bu üretim süreci, ekstrüde edilmiş veya kalıplanmış grafitten farklıdır.

Hammadde: Yüksek saflıkta petrol kok, parçacıklar halinde mikronize edilir (0,5 µm gözenek spesifikasyonunda görülen ince yapıya bağlı olarak).

Soğuk İzostatik Presleme (CIP): Toz bir kalıba yerleştirilir ve her yönden ultra yüksek basınca (sıvı basıncı) tabi tutulur. Bu, yoğunluğun (1,74 g/cm³) kütük boyunca eşit olmasını sağlar. Bu izotropi çok önemlidir çünkü havanın yatağın içinden her yöne aynı oranda akmasını sağlayarak "eğilmeyi" veya düzensiz kaldırmayı önler.

Grafitleştirme: Kütük ~3000°C'ye ısıtılır. Bu, karbonu grafite dönüştürerek kristal yapıyı hizalar. Bu işlem, grafitleşme derecesinin ve termal stabilitenin önemli bir göstergesi olan 13,02 µΩ·m'lik Özgül Direnci verir.

Mikroyapısal Analiz

Gözenek Boyutu (0,5 µm): Bu bir "Goldilocks" boyutudur.

Gözenekler çok büyükse (> 1,0 µm): Hava tüketimi aşırı hale gelir ve yatak sertliğini kaybeder (çok sızdırmaz).

Gözenekler çok küçükse (< 0,1 µm): Rulman, kaldırma kuvveti oluşturmak için pratik olmayan giriş basınçlarına ihtiyaç duyar ve tepki süresi yavaşlar.

0,5 µm: Verimliliği yüksek yük kapasitesiyle dengeleyen standart endüstriyel basınçlı hava sistemleri (80 PSI) için bir optimizasyonu temsil eder.

Yoğunluk (1,74 g/cm³): Tipik yoğun grafitlerin aralığı 1,70 ile 1,85 g/cm³ arasındadır. 1,74 değeri kabaca %15-20'lik bir gözenekliliğe işaret eder. Bu "boş alan" hacmi, yüze sabit hava beslemesi sağlayan bir iç rezervuar görevi görür.

Mekanik Sağlamlık

Basınç Dayanımı (127,0 MPa): Bu değer önemlidir. Bu, rulmanın yapısal arıza olmadan çok büyük yükleri destekleyebileceği anlamına gelir. Bağlam açısından tipik beton ~30 MPa'dır. Hava yatağı için gözenekli grafit, basınç altında betondan dört kat daha güçlüdür. Bu, yatağın çatlamadan yüksek manyetik kuvvetlerle sıkıştırılmasına veya önceden yüklenmesine olanak tanır.

Eğilme Dayanımı (80,7 MPa): Bu, grafit için yüksektir. Hızlanma veya montaj yanlış hizalaması sırasında uygulanan bükülme momentleri altında yatak pedlerinin bükülmemesini veya kırılmamasını sağlar.

Triboloji ve "Yumuşak İniş"

53 HS (Skleroskop) Shore Sertliği, onu grafitlere göre "orta-sert" kategorisine yerleştirir (70-80 HS olabilen bazı son derece yoğun derecelerden daha yumuşak).

Tribolojik Fayda: Bir çarpışma sırasında yatak malzemesinin fedakar olması gerekir. Granit (kılavuz yolu) çok daha zordur. Shore 53 grafiti darbe anında aşınarak ince bir toz haline gelecek, sürgüyü yağlayacak ve enerjinin granitin çizilmesine aktarılmasını önleyecektir. Bu kendi kendini yağlayan özellik, pahalı makineler için nihai sigorta poliçesidir.
