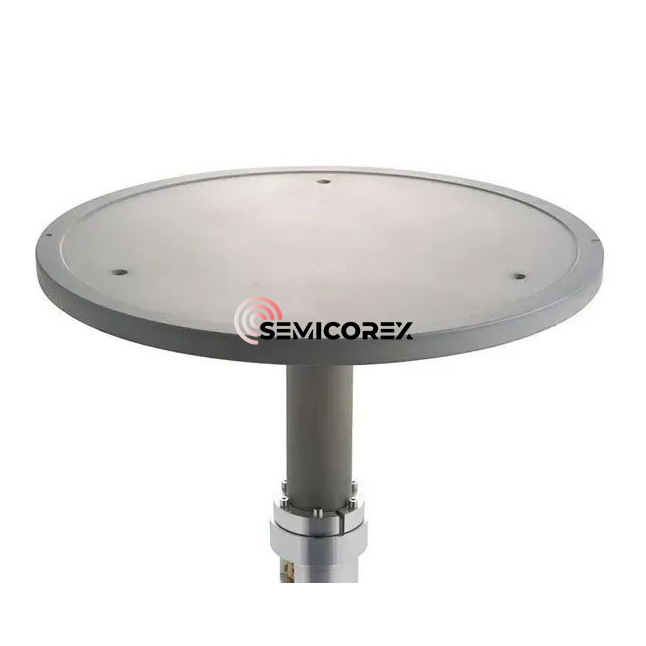

ALN Isıtıcıları

Yarı iletken için Semicorex ALN ısıtıcılar, yarı iletken malzemeleri ısıtmak için kullanılan bir cihazdır. Esas olarak yapılmıştıralüminyum nitrür seramikMalzeme, mükemmel termal iletkenliğe ve yüksek sıcaklık direncine sahiptir ve yüksek sıcaklıklarda stabil olarak çalışabilir. Isıtıcı genellikle bir ısıtma elemanı olarak bir direnç teli kullanır. Direnç teline ısınması için enerji verilerek, yarı iletken malzemenin ısıtılmasını sağlamak için ısı, ısıtıcı yüzeyine aktarılır. Yarı iletken için ALN ​​ısıtıcılar yarı iletken üretim sürecinde önemli bir rol oynar ve kristal büyüme, tavlama ve pişirme gibi işlemlerde kullanılabilir.

Yarıiletken üretiminin ön uç işleminde (FEOL), gofret üzerinde, özellikle gofretin belirli bir sıcaklığa ısıtılması ve katı gereksinimler vardır, çünkü sıcaklığın homojenliğinin ürün verimi üzerinde çok önemli bir etkisi vardır; Aynı zamanda, yarı iletken ekipmanı, seramik ısıtıcıların (seramik ısıtıcı) kullanılmasını gerektiren vakum, plazma ve kimyasal gazların bulunduğu bir ortamda da çalışmalıdır. Seramik ısıtıcılar yarı iletken ince film biriktirme ekipmanının önemli bileşenleridir. Proses odasında kullanılırlar ve gofretin kararlı ve düzgün bir işlem sıcaklığı elde etmesini ve gofret yüzeyinde yüksek hassasiyetle ince filmler üretmesini ve üretmesini sağlamak için doğrudan gofretle temas ederler.

Seramik ısıtıcılar için ince film biriktirme ekipmanı genellikle seramik malzemeleri kullanır.Alüminyum nitrür (ALN)İlgili yüksek sıcaklıklar nedeniyle. Alüminyum nitrür elektrik yalıtımı ve mükemmel termal iletkenliğe sahiptir; Ek olarak, termal genleşme katsayısı silikonunkine yakındır ve mükemmel plazma direncine sahiptir, bu da bir yarı iletken cihaz bileşeni olarak kullanılması için çok uygundur.

ALN ısıtıcılar, gofret taşıyan bir seramik taban ve arkada destekleyen silindirik bir destek gövdesi içerir. Seramik tabanının içinde veya yüzeyinde, ısıtma için bir direnç elemanına (ısıtma tabakası) ek olarak, bir RF elektrot (RF tabakası) da vardır. Hızlı ısıtma ve soğutma elde etmek için, seramik tabanın kalınlığı ince olmalı, ancak çok ince sertliği azaltacaktır. ALN ısıtıcılarının destek gövdesi genellikle tabanınkine benzer bir termal genleşme katsayısına sahip bir malzemeden yapılmıştır, bu nedenle destek gövdesi genellikle alüminyum nitrürden yapılmıştır. ALN ısıtıcıları, terminalleri ve telleri plazma ve aşındırıcı kimyasal gazların etkilerinden korumak için bir şaft (şaft) eklem tabanının benzersiz bir yapısını benimser. Isıtıcının muntazam sıcaklığını sağlamak için destek gövdesinde bir ısı transfer gazı girişi ve çıkış borusu sağlanır. Taban ve destek gövdesi kimyasal olarak bir bağlanma katmanı ile bağlanır.

Bir direnç ısıtma elemanı ısıtıcı tabanına gömülür. Spiral veya eşmerkezli bir daire devresi paterni oluşturmak için iletken macun (tungsten, molibden veya tantal) ile ekran baskısı ile oluşturulur. Tabii ki, metal tel, metal örgü, metal folyo vb. Ekran baskı yöntemi kullanılırken, aynı şekle sahip iki seramik plaka hazırlanır ve bunlardan birinin yüzeyine iletken macun uygulanır. Daha sonra, dirençli bir ısıtma elemanı oluşturmak için sindirilir ve diğer seramik plaka, tabanda gömülü bir direnç elemanı yapmak için dirençli ısıtma elemanı ile örtüşür.

Alüminyum nitrür seramiklerinin termal iletkenliğini etkileyen ana faktörler, alüminyum nitrür seramiklerinin termal iletkenliğini etkileyecek olan kafes, oksijen içeriği, toz saflığı, mikroyapı vb. Yoğunluğudur.
