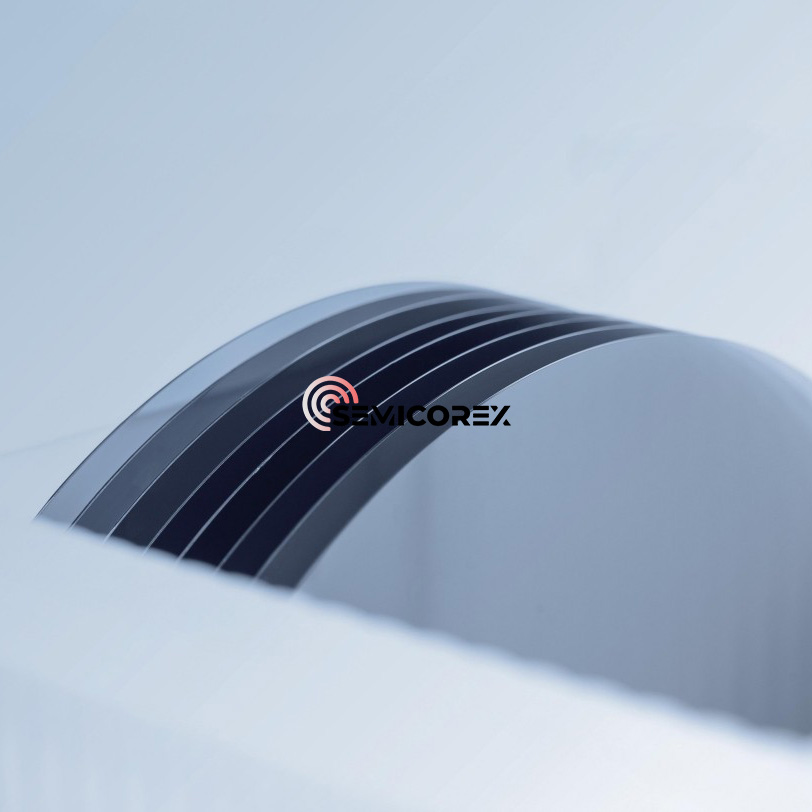

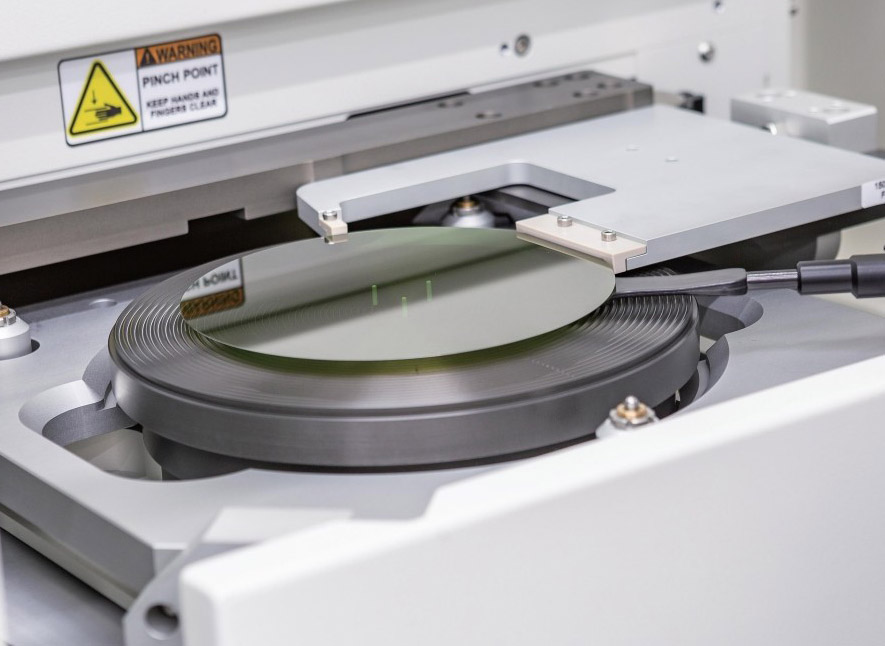

12 inç yarı yalıtımlı SIC substratları

Semicorex 12 inç yarı yalıtımlı SIC substratları, yeni nesil yarı iletken malzemelerde bir atılımdır ve yüksek frekanslı, yüksek güç ve radyasyona dayanıklı uygulamalar için eşsiz performans sunar. Gelişmiş RF, Mikrodalga ve Güç Cihazı imalatı için tasarlanan bu büyük çaplı SIC substratları, üstün cihaz verimliliğini, güvenilirliğini ve ölçeklenebilirliği sağlar.

12 inç yarı yalıtımlı SIC substratlarımız, yüksek saflık ve minimal kusur yoğunluğu elde etmek için gelişmiş büyüme ve işleme teknolojileri kullanılarak tasarlanmıştır. Tipik olarak 10⁹ Ω · cm'den büyük bir dirençle, parazitik iletimi etkili bir şekilde baskılar ve optimal cihaz izolasyonu sağlarlar. Malzeme, olağanüstü termal iletkenlik (> 4.5 w/cm · k), üstün kimyasal stabilite ve yüksek parçalanma elektrik alan mukavemetini sergiler, bu da zorlu ortamlar ve en son cihaz mimarileri için idealdir.

Silikon karbür (sic), karbon ve silikondan oluşan bileşik bir yarı iletken malzemedir. Yüksek sıcaklık, yüksek frekanslı, yüksek güç ve yüksek voltajlı cihazlar yapmak için ideal malzemelerden biridir. Geleneksel silikon malzemeler (SI) ile karşılaştırıldığında, silikon karbürün bant aralığı genişliği silikonun 3 katıdır; Termal iletkenlik silikonun 4-5 katıdır; Arıza voltajı silikonun 8-10 katıdır; Elektron doygunluğu sürüklenme hızı, yüksek güç, yüksek voltaj ve yüksek frekans için modern endüstrinin ihtiyaçlarını karşılayan silikonun 2-3 katıdır. Esas olarak yüksek hızlı, yüksek frekanslı, yüksek güçlü ve ışık yayan elektronik bileşenler yapmak için kullanılır. Akış aşağı uygulama alanları arasında akıllı ızgaralar, yeni enerji araçları, fotovoltaik rüzgar enerjisi, 5G iletişim vb.

Silikon karbür endüstri zinciri esas olarak substratlar, epitaksi, cihaz tasarımı, üretim, ambalaj ve test içerir. Malzemelerden yarı iletken güç cihazlarına kadar silikon karbür, tek kristal büyüme, külçe dilimleme, epitaksiyal büyüme, gofret tasarımı, üretim, ambalaj ve diğer işlem akışlarından geçecektir. Silikon karbür tozu sentezlendikten sonra, önce silikon karbür külçe yapılır ve daha sonra silikon karbür substratları dilimleme, öğütme ve parlatma yoluyla elde edilir ve epitaksiyal gofret elde etmek için epitaksiyal büyüme yapılır. Epitaksiyal gofretler, kalıplara kesilen ve cihazlar elde etmek için paketlenmiş silikon karbür gofretleri elde etmek için fotolitografi, aşındırma, iyon implantasyonu ve metal pasivasyon gibi işlemlere tabi tutulur. Cihazlar birleştirilir ve modüllere monte etmek için özel bir muhafazaya konur.

Elektrokimyasal özellikler açısından, silikon karbür substrat malzemeleri iletken substratlara (direnç aralığı 15 ~ 30mΩ · cm) ve yarı yalıtımlı substratlara (direnç 105Ω · cm'den yüksek) bölünebilir. Bu iki tür substrat, epitaksiyal büyümeden sonra güç cihazları ve radyo frekans cihazları gibi ayrı cihazlar üretmek için kullanılır. Bunlar arasında, 12 inç yarı yalıtımlı SIC substratları esas olarak galyum nitrür radyo frekans cihazları, optoelektronik cihazlar, vb. Üretmek için kullanılır. Bir galyum nitrür epitaksiyal tabakası, bir yarı yalıtım silikon karbür substratı üzerinde, silikon karbid tabanlı bir galyum nitrür epitaksiyal bükülme tesisatı, daha da galyum nitrit epitaksiyal bükülme tespit edildiği gibi yapılır. İletken silikon karbür substratları esas olarak güç cihazları üretmek için kullanılır. Geleneksel silikon güç cihazı üretim işleminin aksine, silikon karbür güç cihazları doğrudan bir silikon karbür substratı üzerinde üretilemez. Bir silikon karbür epitaksiyal gofret elde etmek için iletken bir substrat üzerinde bir silikon karbür epitaksiyal tabakası yetiştirmek ve daha sonra epitaksiyal tabaka üzerinde Schottky diyotları, mosfets, IGBT'ler ve diğer güç cihazları üretmek gerekir.
